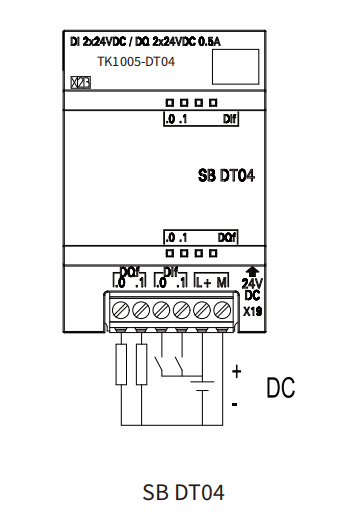

| 型號 | SB DT04 |
| 訂貨號 | TK1005-DT04 |
| 常規 | |

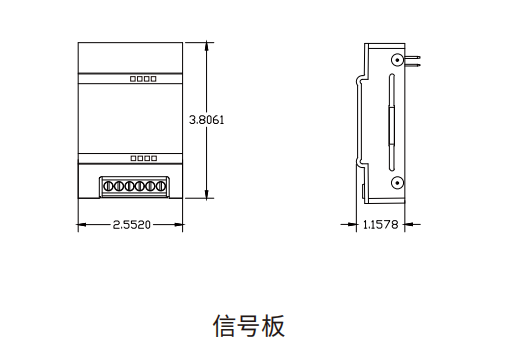

| 尺寸 W x H x D（mm） | 35 x 52.2 x 16 |
| 重量 | 18.1 g |
| 功耗 | 1.0 W |
| 電流消耗（SM 總線） | 50 mA |
| 電流消耗（24 V DC） | 所用每點輸入 4 mA |
| 數字輸入 | |
| 輸入點數 | 2 |
| 類型 | 漏型（IEC 1類漏型） |
| 額定電壓 | 4 mA 時 24 V DC，額定值 |
| 允許的連續電壓 | 最大 30 V DC |
| 浪涌電壓 | 35 V DC，持續 0.5 s |
| 邏輯 1 信號（最?。? | 2.5 mA 時 15 V DC |
| 邏輯 0 信號（最大） | 1 mA 時 5 V DC |
| 隔離（現場側與邏輯側） | 500 V AC，持續 1 min |
| 隔離組 | 1 |
| 濾波時間 |
每個通道可單獨選擇 0.2、0.4、0.8、1.6、3.2、6.4 和 12.8 μs 0.2、0.4、0.8、1.6、3.2、6.4 和 12.8 ms |
| 同時接通的輸入數 | 2 |
| 電纜長度 | 500 m（屏蔽），300 m（非屏蔽） |
| 數字輸出 | |
| 輸出點數 | 2 |
| 輸出類型 | 固態-MOSFET（源型） |
| 電壓范圍 | 20.4 ~ 28.8 V DC |
| 最大電流時的邏輯 1 信號 | 最小 20 V DC |
| 最大電流時的邏輯 0 信號 | 最大 0.1 V DC |
| 每點的額定電流（最大） | 0.5 A |
| 燈負載 | 5 W |
| 通態觸點電阻 | 最大 0.6 Ω |
| 每點的漏電流 | 最大 10 μA |
| 浪涌電流 | 5 A，最長持續 100 ms |
| 過載保護 | 無 |
| 隔離（現場側與邏輯側） | 500 V AC，持續 1 min |
| 隔離組 | 1 |
| 每個公共端的電流 | 1 A |
| 電感鉗位電壓 | L + - 48 V，1 W 損耗 |
| 開關延遲 |
斷開到接通最長為 2 μs 接通到斷開最長 10 μs |
| STOP 模式下的輸出狀態 | 上一個值或替換值（默認值為 0） |
| 同時接通的輸出數 | 2 |
| 電纜長度（最大值） | 500 m（屏蔽），150 m（非屏蔽） |
