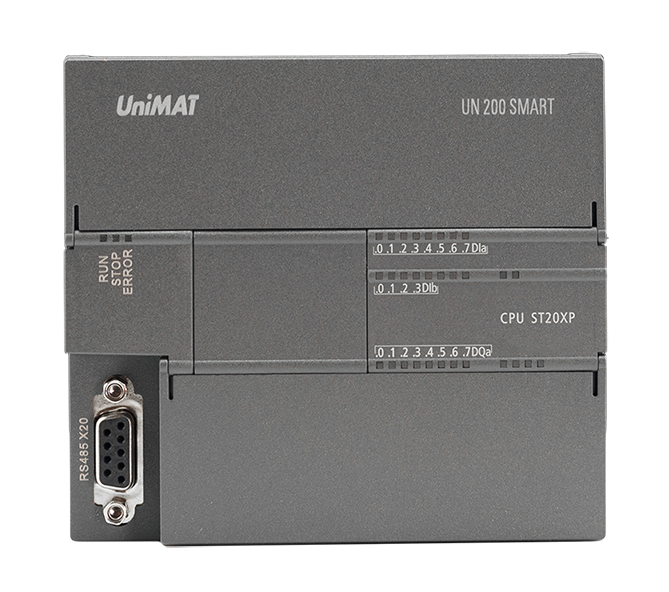

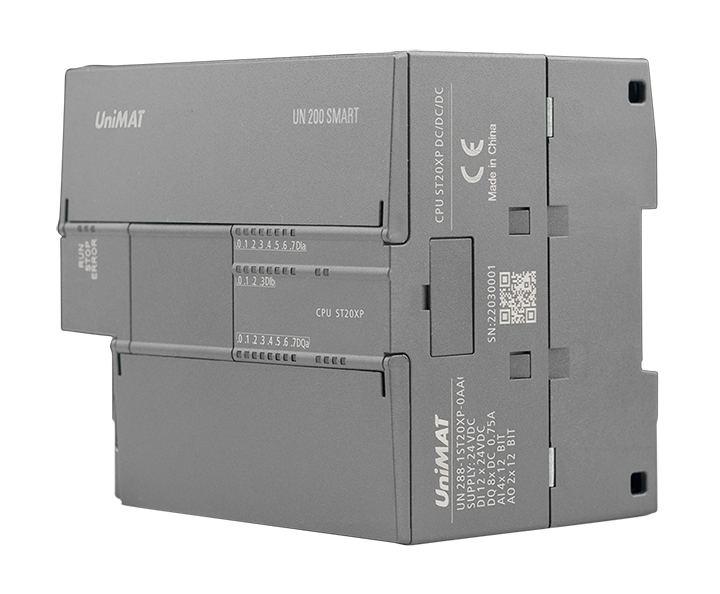

| 型號 | CPU ST20XP |
| 定貨號型號 | UN 288-1ST20XP-0AB0 |

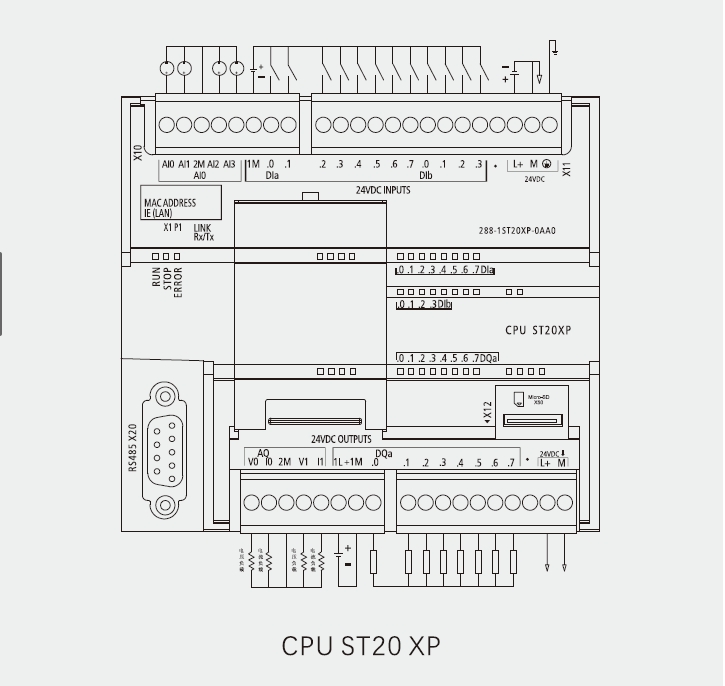

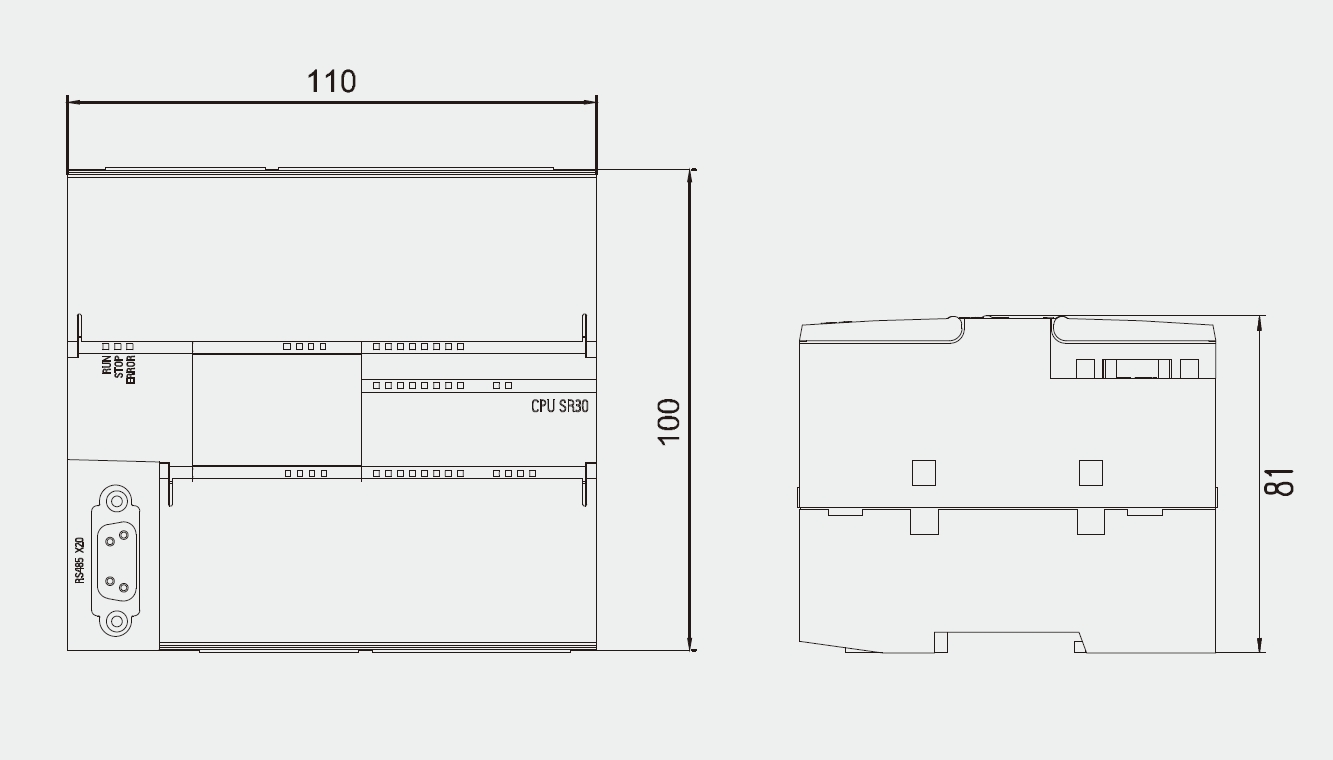

| 尺寸 W x H x D（mm） | 110 x 100 x 81 |
| 功耗 | 19W |
| 電流供應（SM 總線） | 最大 1400 Ma |
| 電流供應（24 V DC） | 最大 300 mA |
| CPU 特征 | |
| 用戶儲存器 | 32 KB 程序存儲器/12 KB 數據存儲器/12 KB 保持性存儲器 |
| 板載數字 I/O | 12 點輸入/8 點輸出 |
| 過程映像大小 | 256 位輸入 (I)/256 位輸出 (Q) |
| 模擬映像 | 56 個字的輸入(AI)/56 個字的輸出(AQ) |
| 位存儲器（M） | 256 位 |
| 臨時（局部）存儲 | 主程序中 64 字節，每個子程序和中斷程序中 64 字節 |
| I/O 模塊擴展 | 最多 6 個擴展模塊 |
| 信號板擴展 | 最多 1 個信號板 |
| 高速計數器 | 共 6 個 |
| 單相：6 個 200 KHz AB 相：4 個 100 KHz | |
| 脈沖輸出 | 2 路 200 KHz |
| 脈沖捕捉輸入 | 12 個 |
| 循環中斷 | 共 2 個，分辨率為 1 ms |
| 沿中斷 | 4 個上升沿和 4 個下降沿（使用可選信號板時，各為 6 個，BD 板有 2個） |
| 實時時鐘精度 | +/- 120 秒/月 |
| 實時時鐘保持時間 | 通常為 7 天， 25? C 時最少為 6 天 |
| 運算性能 | |
| 布爾運算 | <0.15 μs/指令 |
| 移動字 | <1.2 μs/指令 |
| 實數數學運算 | <3.6 μs/指令 |
| 用戶程序元素 | |
| POU | 類型/數量 |
| ? 主程序：1 個 | |
| ? 子程序：128 個（0 到127） | |
| ? 中斷程序：128 個（0 到127）嵌套深度 | |
| ? 來自主程序：8 個子程序級別 | |
| ? 來自中斷程序：4 個子程序級別 | |
| 累加器 | 4 個 |
| 定時器 | 類型/數量 |
| ? 非保持型（TON，TOF）：192 個（T32~T65、T96~T255） | |
| ? 保持型：64 個（T0~T31、T64~T95） | |
| 計數器 | 256 個 |
| 通信 | |
| 端口數 | 以太網:1個PG通信,OUC+PUT/GET+HMI共享6個 |
| 串行端口：1 個（RS485） | |
| 擴展端口：可選 RS232/485 BD 板（可切換） | |
| 編程設備 | 串行端口：1 個連接，以太網口: 1 個連接 |
| CPU（PUT/GET） | 以太網：客戶端、服務器連接總數 6 |
| 開放式用戶通信 | 以太網：主動、被動連接總數6,與監控協議可動態分配連接資源 |
| 數據傳輸率 | 網口：10/100 Mb/s 自適應 |
| RS485 系統協議：9600，19200 和 187500 b/s | |
| RS485 自由端口：2400 到 115200 b/s | |
| 隔離（外部信號與 PLC 邏輯 | 以太網：變壓器隔離， 1500 V DC |
| 側） | RS485：無 |
| 電纜類型 | 以太網： CAT5e 屏蔽電纜 |
| RS485： PROFIBUS 網絡電纜 | |
| 電源輸入 | |
| 電壓范圍 | 20.4 ~ 28.8 V DC |
| 電源頻率 | 47 ~ 63 Hz |
| 浪涌電流（最大） | 28.8 V DC 時 12 A |
| 隔離（輸入電源與邏輯側） | 1500 V AC |
| 內部保險絲（用戶不可更換） | 1 A，250 V，慢速熔斷 |
| 電源輸出 | |
| 電壓范圍 | 20.4 ~ 28.8 V DC |
| 額定輸出電流（最大） | 300 mA |
| 最大波紋噪聲（＜10MHz） | ＜ 1 V 峰值 |
| 隔離（CPU 邏輯側與傳感器 | 未隔離 |
| 電源） | |
| 數字輸入 | |
| 輸入點數 | 12 |
| 類型 | 漏型/源型 |
| 額定電壓 | 4 mA 時 24 V DC，額定值 |
| 允許的連續電壓 | 最大 30 V DC |
| 浪涌電壓 | 35 V DC，持續 0.5 s |
| 邏輯 1 信號（最?。?/span> | I0.0～I0.3、I0.6～I1.1：15VDC |
| 時，3.7mA； | |
| 其他輸入：15VDC 時，2.5mA； | |
| 邏輯 0 信號（最大） | DI 點（I0.0～I1.3）：5VDC 時， |
| 1mA； | |
| 隔離（現場側與邏輯側） | 500 V AC 持續 1 min |
| 濾波時間 | 每個通道可單獨選擇（點 I0.0 到 I1.3） |
| HSC 輸入頻率（最大） | 單相：6 個 200 KHz |
| AB 相：3 個 200 KHz | |
| 數字輸出 | |
| 輸出點數 | 8 |
| 類型 | 固態-MOSFET (源型） |
| 電壓范圍 | 20.4 ~ 28.8 V DC |
| 每點的額定電流（最大） | 0.5 A |
| 每個公共端的額定電流（最 大） | 6A |
| 燈負載 | 5 W |
| 通態電阻 | 最大 0.6 Ω |
| 每點的漏電流 | 最大 10 μA |
| 過載保護 | 無 |
| 機械壽命（無負載） | - |
| 額定負載下的觸點壽命 | - |
| 電纜長度 | 500m（屏蔽），150m（非屏蔽） |
| 模擬輸入 | |
| 輸入點數 | 4 |
| 類型 | 單端 |
| 電壓輸入范圍 | ±10 V |
| 電流輸入范圍 | 0～20mA |
| 電壓數據范圍 | -27648～+27648 |
| 電流數據范圍 | 0～+27648 |
| DC 輸入阻抗 | ＞100KΩ |
| 最大輸入電壓 | 30VDC |
| 分辨率 | 11 位 加 1 符號位，LSB 值：4.88mV |
| 精度 | ±1.0%滿量程 |
| ±2.0%滿量程[典型 極限-0 度~50℃] | |
| 模擬到數字轉換時間 | 250ms |
| 噪聲抑制 | 典型-40dB@50Hz |
| 隔離 | 無 |
| 地址 | AIW0~AIW6 |
| 模擬輸出 | |
| 輸出點數 | 2 輸出 |
| 輸出類型 | 電壓或電流 |
| 電壓輸出范圍 | 0～+10V |
| 電流輸出范圍 | 0～+20mA |
| 分辨率 | 12 位 |
| 數據范圍 | 電壓：0～+27648 |
| 電流：0～27648 | |
| 精度 | 電壓輸出±1%滿量程，電流輸出±1%滿量程[典型 25℃] |
| 電壓輸出±2%滿量程，電流輸出±2%滿量程[典型 極限-0 度~50℃] | |
| 最大輸出驅動 | 電壓 ≥ 5000 Ω |
| 電流 ≤ 500 Ω | |
| 隔離 | 無 |
| 地址 | AQW0~AQW2 |
| 環境參數 | |
| 工作環境溫度 | -10℃～60℃（水平安裝），-10℃～40℃（垂直安裝） |
| 運輸環境溫度 | -20℃～80℃ |
| 環境相對濕度 | 5～95%，無凝結（RH等級2，符合IEC60068-2) |
| 防護等級 | IP20 |
| 機械等級（振動） | 符合IEC61131-2 |
| 接地 | D種接地(接地電阻:100Ω以下)，不允許與強電系統共同接地 |
| 使用環境 | 無腐蝕性、可燃性氣體，導電性塵埃(灰塵)不嚴重的地點 |
| 使用高度 | 2000M以下（在加壓至大氣壓以上的環境下不能使用。否則有可能發生故障） |
