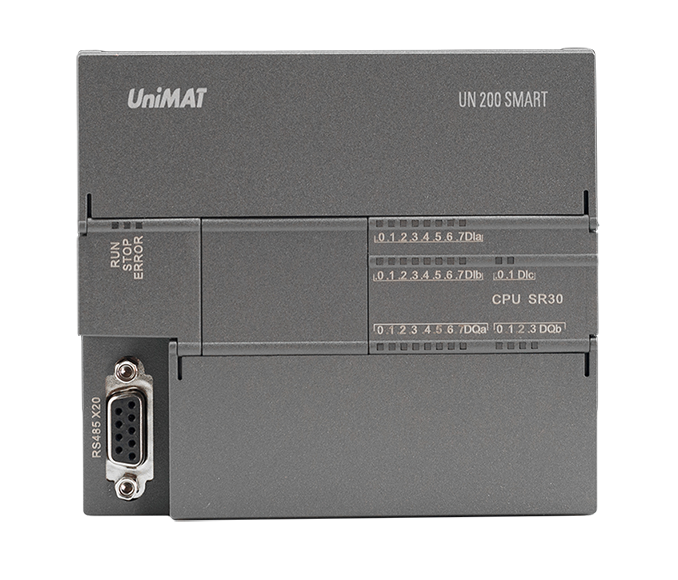

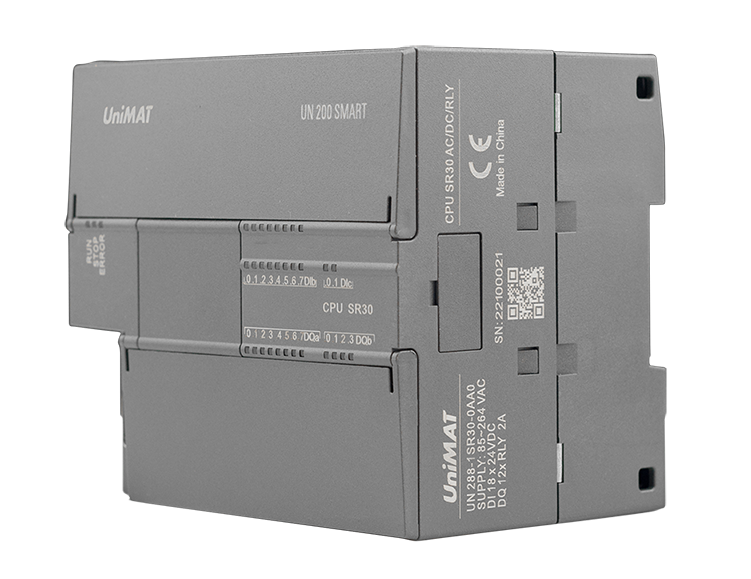

CPU SR30 | |
| 訂貨號 | UN 288-1SR30-0AB0 | |

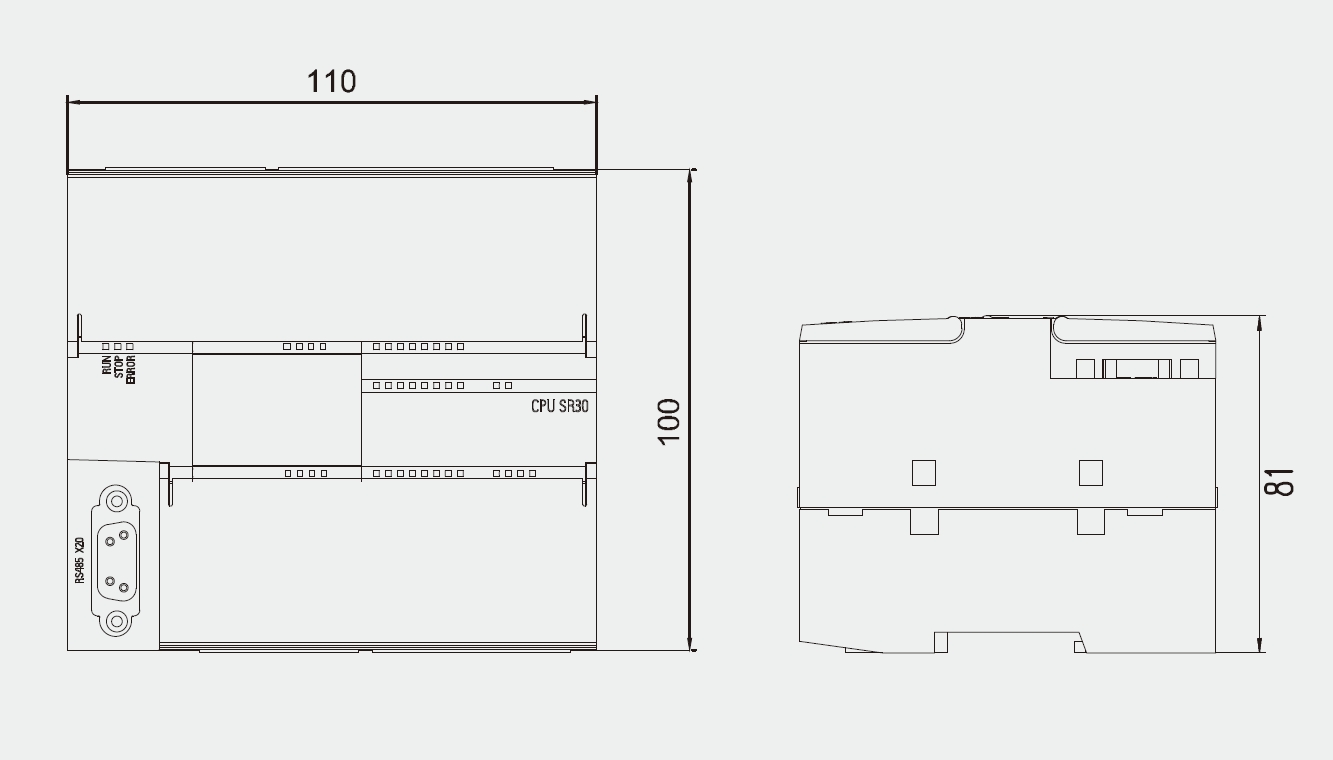

| 尺寸 W x H x D（mm） | 110×100×81 | |
| 電流供應（24 V DC） | 最大 300 mA | |
| 數字輸入電流消耗 | 所用的每點輸入 4 mA | |
| （24 V DC） | ||
| CPU 特征 | ||
| 用戶儲存器 | 32 KB 程序存儲器/16 KB 數據/12 KB 保持性存儲器 | |
| 板載數字 I/O | 18 點輸入/12 點輸出 | |
| 模塊擴展 | 最多 6個擴展模塊 | |
| 信號板擴展 | 最多 1 個信號板 | |
| 高速計數器 | 共 6 個 | |
| 單相：6路 200 KHz | ||
| AB相位：4路100 KHz | ||
| 通信 | ||
| 端口數 | 以太網:1個PG通信,OUC+PUT/GET+HMI共享6個 | |
| 串行端口：1（RS485） | ||
| 擴展端口：可選485 BD板 | ||
| 編程設備 | 串行端口：1 個連接，以太網口: 1 個連接 | |
| CPU（PUT/GET） | 以太網：客戶端、服務器連接總數6 | |
| 電源輸入 | ||
| 電壓范圍 | 85 ~ 264 V AC | |
| 電源輸出 | ||
| 電壓范圍 | 20.4 ~ 28.8 V DC | |
| 額定輸出電流（最大） | 300 mA | |

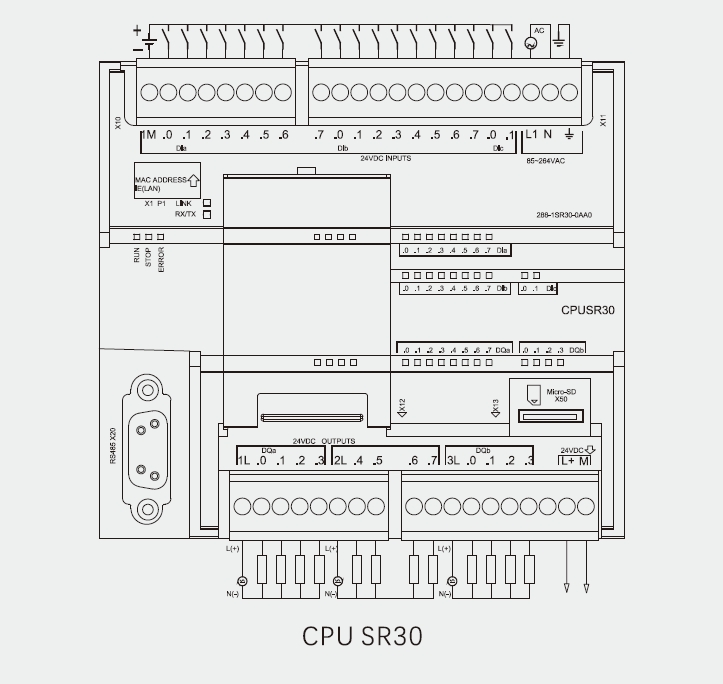

| 數字輸入 | ||
| 輸入點數 | 18 | |
| 類型 | 漏型/源型 | |
| 額定電壓 | 普通DI點：4 mA 時 24 V DC，額定值高速DI點：6.5 mA 時 24 V DC，額定值 | |
| 允許的連續電壓 | 最大 30 V DC | |
| 邏輯1信號（最?。?/span> | I0.0-I0.3、I0.6-I1.1：3.7mA時15VDC | |
| 其他：2.5mA時15VDC | ||
| 邏輯0信號（最大） | 1mA時5V DC | |
| 濾波時間 | 每個通道可單獨選擇（點I0.0到I1.5）： | |
| 0.2，0.4，0.8，1.6，3.2，6.4和12.8μs | ||
| 0.2，0.4，0.8，1.6，3.2，6.4和12.8ms | ||
| 每個通道可單獨選擇（I1.6及更大的點):0，6.4，12.8ms | ||
| 數字輸出 | ||
| 輸出點數 | 12 | |
| 類型 | 繼電器，干觸點 | |
| 電壓范圍 | 5 ~ 30 V DC | |
| 或 5 ~ 250 V AC | ||
| 每點的額定電流（最大 | 2.0 A | |
| 模擬量輸入輸出 | - |
