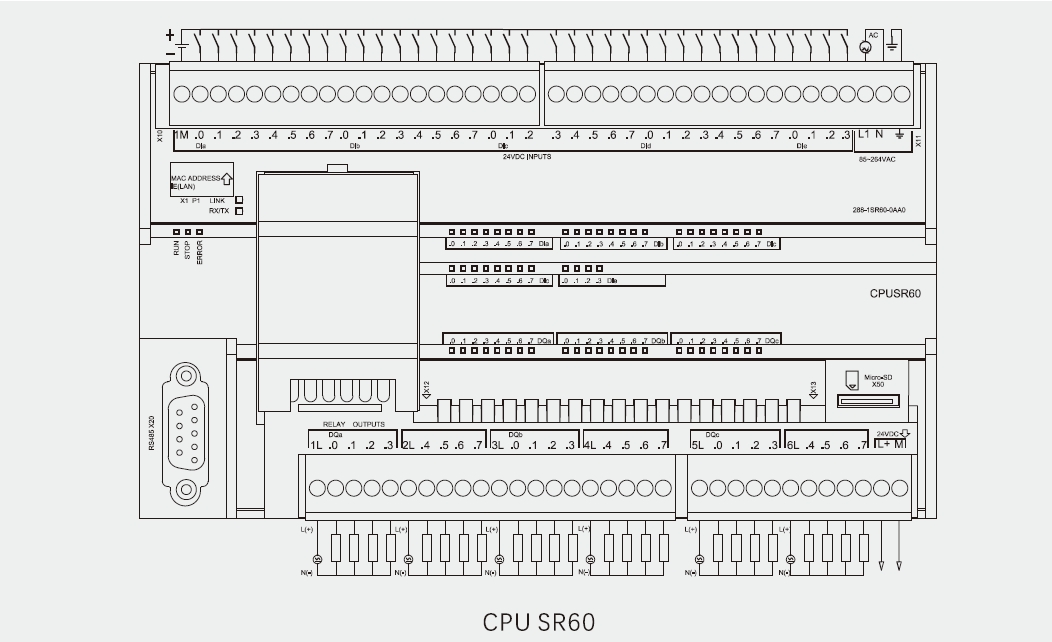

| 型號 | CPU SR60 |
| 訂貨號 | UN 288-1SR60-0AB0 |

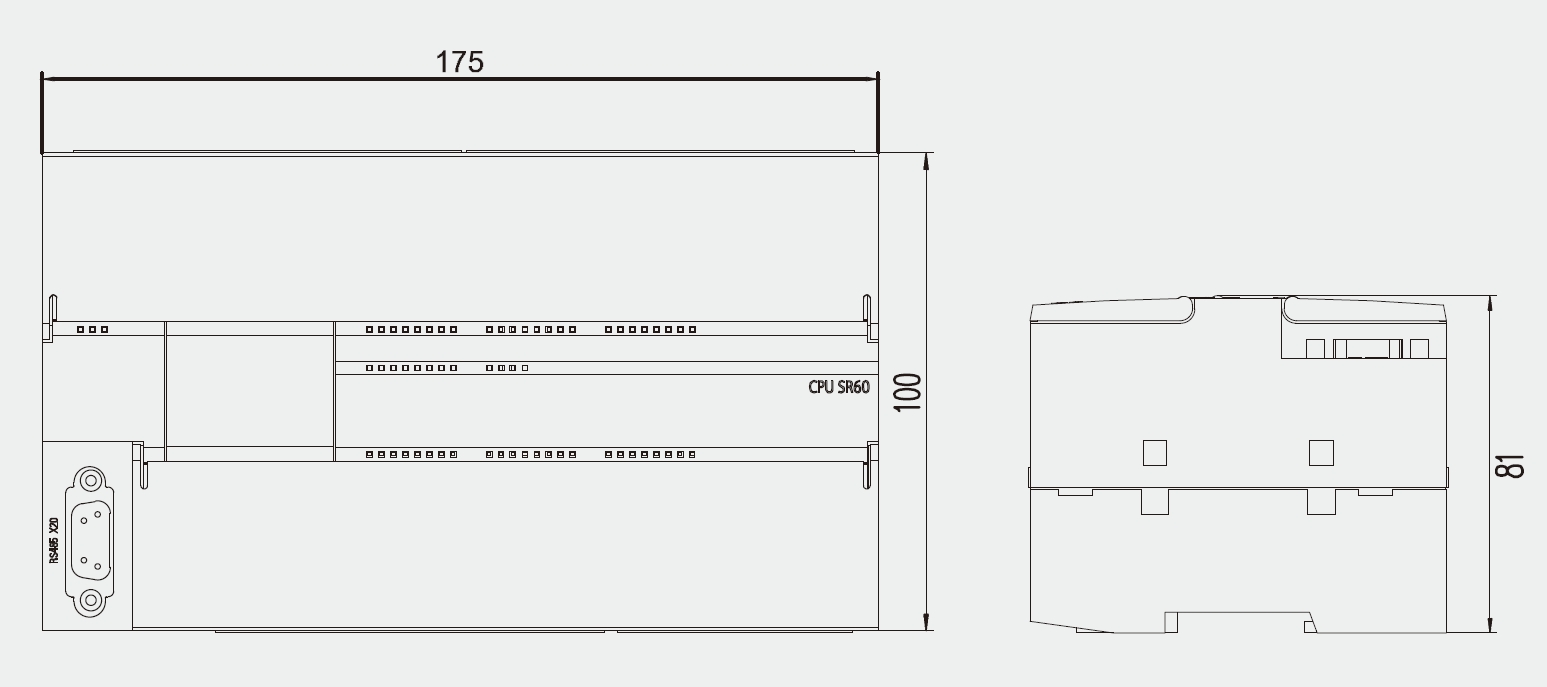

| 尺寸 W x H x D（mm） | 175×100×81 |
| 電流供應（24 V DC） | 最大 300 mA |
| 數字輸入電流消耗 | 所用的每點輸入 4 mA |
| （24 V DC） | |
| CPU 特征 | |
| 用戶儲存器 | 32 KB 程序存儲器/24 KB 數據存儲器/12KB 保持性存儲器 |
| 板載數字 I/O | 36點輸入/24點輸出 |
| 模塊擴展 | 最多 6個擴展模塊 |
| 信號板擴展 | 最多 1 個信號板 |
| 高速計數器 | 共 6 個 |
| 單相：6路 200 KHz | |
| AB相位：4路100 KHz | |
| 通信 | |
| 端口數 | 以太網:1個PG通信,OUC+PUT/GET+HMI共享6個 |
| 串行端口：1（RS485） | |
| 擴展端口：可選485 BD板 | |
| 編程設備 | 串行端口：1 個連接，以太網口: 1 個連接 |
| CPU（PUT/GET） | 以太網：客戶端、服務器連接總數6 |
| 電源輸入 | |
| 電壓范圍 | 85~264 V DC |
| 電源輸出 | |
| 電壓范圍 | 20.4 ~ 28.8 V DC |
| 額定輸出電流（最大） | 300 mA |
| 數字輸入 | |
| 輸入點數 | 36 |
| 類型 | 漏型/源型 |
| 額定電壓 | 普通DI點：4 mA 時 24 V DC，額定值 |
| 高速DI點：6.5 mA 時 24 V DC，額定值 | |
| 允許的連續電壓 | 最大 30 V DC |
| 邏輯1信號（最?。?/span> | I0.0-I0.3、I0.6-I1.1：3.7mA時15VDC |
| 其他：2.5mA時15VDC | |
| 邏輯0信號（最大） | 1mA時5VDC |
| 濾波時間 | 每個通道可單獨選擇（點I0.0到I1.5）： |
| 0.2，0.4，0.8，1.6，3.2，6.4和12.8μs | |
| 0.2，0.4，0.8，1.6，3.2，6.4和12.8ms | |
| 每個通道可單獨選擇（I1.6及更大的點):0，6.4，12.8ms | |
| 數字輸出 | |
| 輸出點數 | 24 |
| 類型 | 繼電器，干觸點 |
| 電壓范圍 | 5 ~ 30 V DC |
| 或 5 ~ 250 V AC | |
| 每點的額定電流（最大 | 2.0 A |
