型號
|

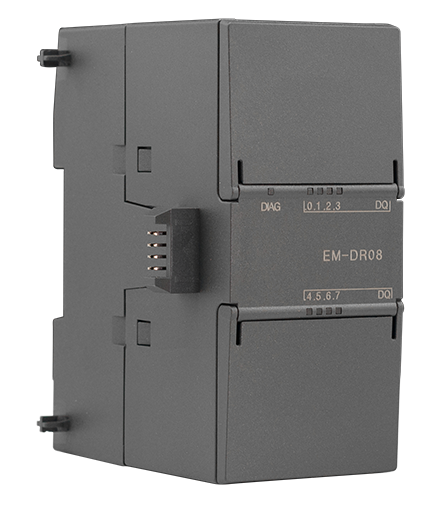

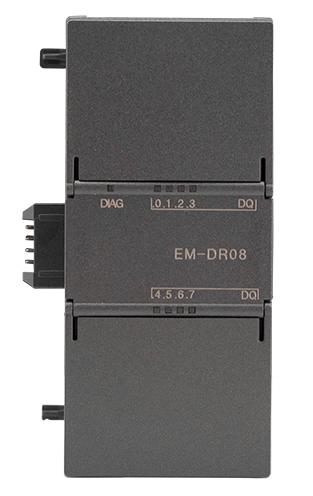

EM DR08
|
|
訂貨號
|
UN
288-2DR08-0AB0
|
|
常規
|
|
尺寸 W x H x D（mm）
|
45 x 100 x 81
|
|
功耗
|
4.5 W
|
|
電流消耗（SM 總線）
|
120 mA
|
|
數字輸出
|
|
輸出點數
|
8
|
|
類型
|
繼電器，干觸點
|
|
電壓范圍
|
5 ~ 30 V DC 或 5 ~ 250 V AC
|
|
最大電流時的邏輯 1 信號
|
－
|
|
具有 10 KΩ 負載時的邏輯 0 信號
|
－
|
|
每點的額定電流（最大）
|
2.0 A
|
|
燈負載
|
30 W DC/200 W AC
|
|
通態觸點電阻
|
新設備最大為 0.2 Ω
|
|
每點的漏電流
|
－
|
|
浪涌電流
|
觸點閉合時為 7 A
|
|
過載保護
|
否
|
|
隔離（現場側與邏輯側）
|
1500 V AC，
|
|
持續 1 min（線圈與觸點）無（線圈與邏輯側）
|
|
隔離電阻
|
新設備最小 100 MΩ
|
|
斷開觸點間的絕緣
|
750 V AC，持續 1 min
|
|
隔離組
|
2
|
|
每個公共端的電流（最大）
|
8:00 AM
|
|
開關延遲
|
最長 10 ms
|
|
機械壽命（無負載）
|
10,000,000 個斷開/閉合周期
|
|
額定負載下的觸點壽命
|
100,000 斷開/閉合周期
|
|
STOP 模式下的輸出狀態
|
上一個值或替換值（默認值為 0）
|
|
同時接通的輸出數
|
8
|
|
電纜長度
|
500 m（屏蔽），150 m（非屏蔽）
|
