| 訂貨號 | UN 288-3AE08-0AB0 |
| 物理特性 | |
| 尺寸 W x H x D（mm） | 45 x 100 x 81 |
| 功耗 | 2W（空載） |
| 電源特性 | |
| 額定電壓 | DC 24V |
| 輸入電壓 | DC 20.4至28.8V |
| 24V輸入電流 | 小于100mA（空載） |
| 沖擊電流 | 12A，28.8V DC時 |
| 保險 | 0.75A 60V慢熔 |
| SM總線電流 | 小于120mA（單個模塊） |
| 模擬量輸入特性 | |

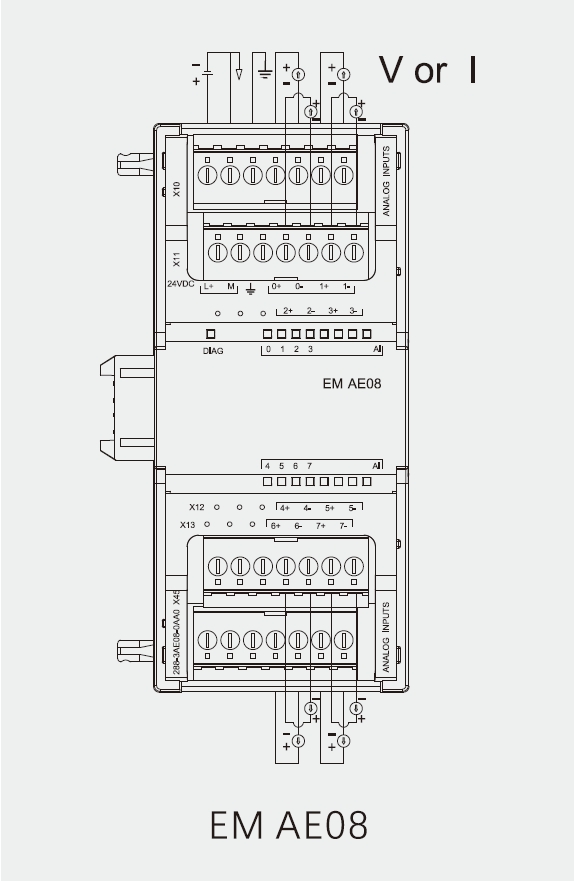

| 本機集成模擬量輸入點數 | 8輸入 |
| 模擬量輸入類型 | 模擬量 差分輸入 |
| 電壓輸入范圍（雙極性） | ±10 V，±5 V，±2.5 V |
| 電流輸入范圍 | 0～20mA |
| 分辨率 | 12位 |
| 基本誤差 | 電壓輸入0.1%FS/0.2%FS |
| (常溫25℃/極限-0度~50℃） | 電流輸入0.2%FS/0.3%FS |
| 電壓數據范圍 | -27648～+27648 |
| 電流數據范圍 | 0～+27648 |
| 過沖 | 電壓：27,649 ~ 32,511/-27,649 ~ -32,512 |
| 電流：27,649 ~ 32,511/-4864 ~ 0 | |
| 上下溢 | 電壓：32,512 ~ 32,767/-32,513 ~ -32,768 |
| 電流：32,512 ~ 32,767/-4,865 ~ -32,768 | |
| 輸入阻抗 | ≥2MΩ電壓輸入 |
| 250Ω電流輸入 | |
| 隔離（現場到邏輯） | >500V |
| 共模抑制 | 40dB，DC到60Hz |
| 共模電壓 | 信號電壓+共模電壓≤12V |
| 最大輸入電壓 | ±30V DC（耐壓） |
| 最大輸入電流 | 40mA |
| 診斷 | 上溢/下溢；24VDC低壓 |
| 電纜長度（最大） | 100m，屏蔽雙絞線 |
| 環境及基本參數 | |
| 工作環境溫度 | 0℃～60℃（水平安裝），0℃～50℃（垂直安裝） |
| 運輸環境溫度 | -20℃～80℃ |
| 環境相對濕度 | 5～90%，無凝結（RH等級2，符合IEC61131-2) |
| 防護等級 | IP20，符合IEC60529 |
