| 型號 | CPU SR30XP |
| 訂貨號 | TK1001-SR30XP-AC |

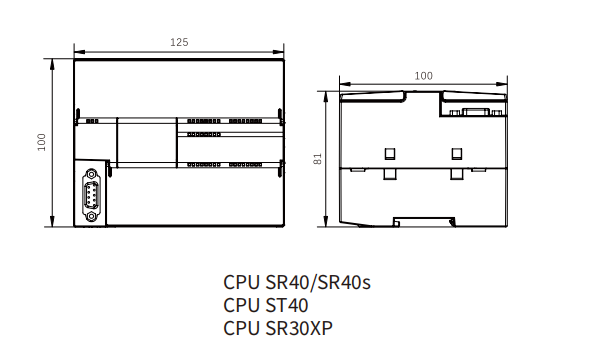

| 尺寸 W x H x D（mm） | 125x 100 x 81 |
| 電流供應（24 V DC） | 最大 300 mA |
|
數字輸入電流消耗 （24 V DC） |
所用的每點輸入 4 Ma |
| CPU 特征 | |
| 用戶儲存器 | 32KB 程序存儲器/16 KB 數據存儲器/12 KB 保持性存儲器 |
| 板載數字 I/O | 18 點輸入/12點數出 |
| 模塊擴展 | 最多8個擴展模塊 |
| 信號板擴展 | 支持1個SB信號板 |
| 高速計數器 | 單相：4 個 60 KHz |
| 正交相位：1個 30 KHz | |
| 通信 | |
| 端口數 | 以太網：1 |
| 串行端口：2個（RS485）PORT2不支持PPI | |
| 擴展端口：可選485 SB卡*1（PORT1） | |
| 編程設備 | 串行端口：1 個連接，以太網口: 1 個連接 |
| CPU（PUT/GET） | 以太網：（總數8）可自動配置7個 |
| 電源輸入 | |
| 電壓范圍 | 85 ~ 264 V AC |
| 電源輸出 | |
| 電壓范圍 | 20.4 ~ 28.8 V DC |
| 額定輸出電流（最大） | 300 mA |
| 數字輸入 | |
| 輸入點數 | 18 |
| 類型 | 漏型/源型 |
| 額定電壓 | 3.9mA 時 24 V DC，額定值 (不支持5V) |
| 允許的連續電壓 | 最大 30 V DC |
| 邏輯1信號（最小） | 2.4 mA 時 15 V DC |
| 邏輯0信號（最大） | 1 mA 時 5 V DC |
| 濾波時間 | 支持0、6.4ms和12.8ms |
| 數字輸出 | |
| 輸出點數 | 12 |
| 類型 | 繼電器，干觸點 |
| 電壓范圍 | 5 ~ 30 V DC 或 5 ~ 250 V AC |
| 每點的額定電流（最大) | 2.0 A |
| 模擬量輸入 | |
| 輸入點數 | 4 |
| 類型 | 單端 |
| 電壓輸入范圍 | 0～10 V |
| 電流輸入范圍 | 0～20mA |
| 電壓數據范圍 | 0～+27648 |
| 電流數據范圍 | 0～+27648 |
| DC輸入阻抗 | ＞100KΩ |
| 最大輸入電壓 | 30VDC |
| 最大輸入電流 | 35mA |
| 分辨率 | 12位，LSB值：3.0mV , 電流12uA |
| 精度 | ±1.0%滿量程±2.0%滿量程[典型 極限-0度~50℃] |
| 噪聲抑制 | 典型-40dB@50Hz |
| AI響應時間 | 200ms |
| 隔離 | 無 |
| 地址 | AIW0~AIW6 |
| 模擬量輸出 | |
| 輸出點數 | 2輸出 |
| 輸出類型 | 電壓或電流 |
| 電壓輸出范圍 | 0～+10V |
| 電流輸出范圍 | 0～+20mA |
| 分辨率 | 12位 |
| 數據范圍 | 電壓：0～+27648 |
| 電流：0～27648 | |
| 精度 | 電壓輸出±1%滿量程，電流輸出±1%滿量程[典型 25℃] |
| 電壓輸出±2%滿量程，電流輸出±2%滿量程[典型 極限-0度~50℃] | |
| 最大輸出驅動 | 電壓 ≥ 5000 Ω |
| 電流 ≤ 500 Ω | |
| 隔離 | 無 |
| 輸出響應時間 | 一個掃描周期 |
| 地址 | AQW0~AQW2 |
| Stop模式 | 輸出值清零 |
