| 型號 | CPU SR20s |
| 訂貨號 | UN 288-1SR20s-0AB0 |

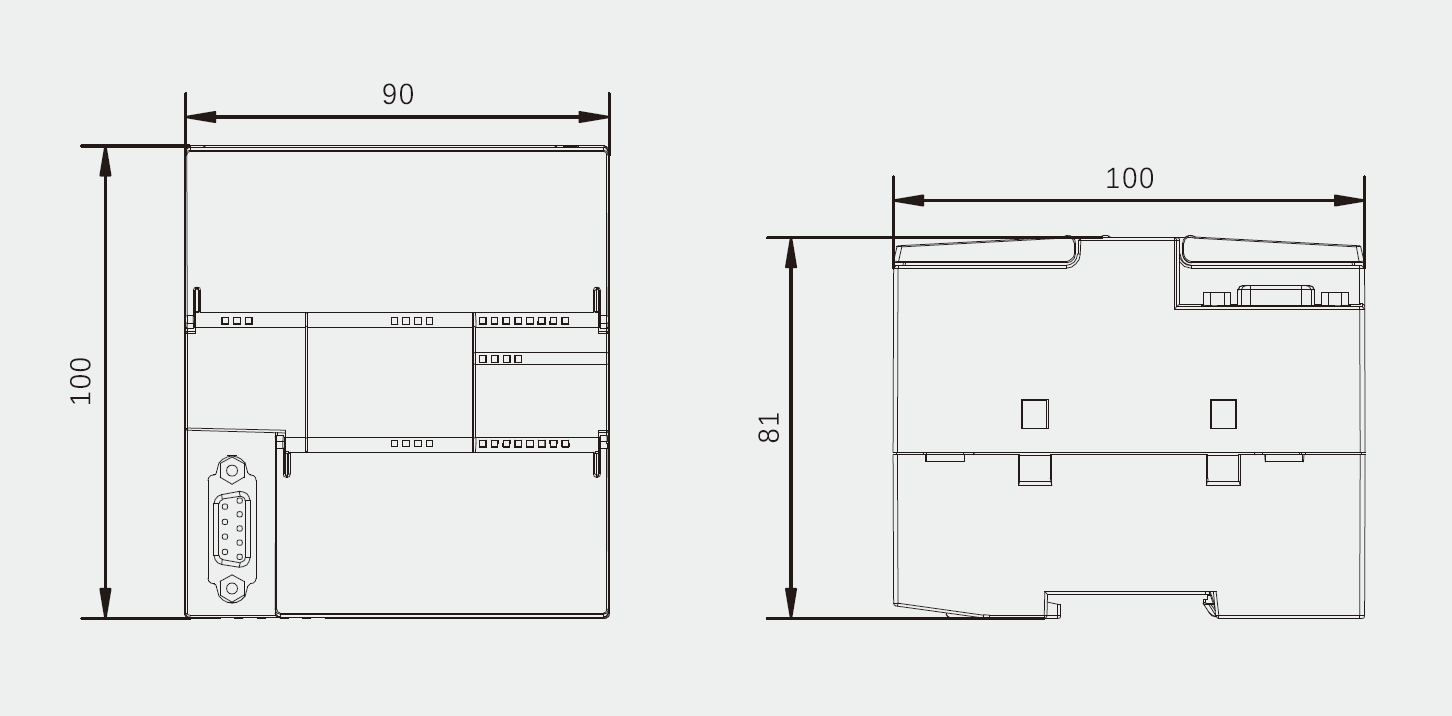

| 尺寸 W x H x D（mm） | 90 x 100 x 81 |
| 電流供應（24 V DC） | 最大 300 mA |
|
數字輸入電流消耗 （24 V DC） |
所用的每點輸入 4 mA |
| CPU 特征 | |
| 用戶儲存器 | 32KB 程序存儲器/12 KB 數據存儲器/12 KB 保持性存儲器 |
| 板載數字 I/O | 12 點輸入/8 點輸出 |
| 模塊擴展 | 不支持 |
| 信號板擴展 | 支持1個SB信號板 |
| 高速計數器 | 單相：4 個 60 KHz |
| 正交相位：1個 30 KHz | |
| 通信 | |
| 端口數 | 以太網：1個PG通信,OUC+PUT/GET+HMI共享11個 |
| 串行端口：1（RS485） | |
| 擴展端口：可選485 SB卡*1（COM1） | |
| 編程設備 | 串行端口：1 個連接，以太網口: 1 個連接 |
| CPU（PUT/GET） | 以太網：（總數8）可自動配置7個 |
| 電源輸入 | |
| 電壓范圍 | 85 ~ 264 V AC |
| 電源輸出 | |
| 電壓范圍 | 20.4 ~ 28.8 V DC |
| 額定輸出電流（最大） | 300 mA |
| 數字輸入 | |
| 輸入點數 | 12 |
| 類型 | 漏型/源型 |
| 額定電壓 | 3.9mA 時 24 V DC，額定值 (不支持5V) |
| 允許的連續電壓 | 最大 30 V DC |
| 邏輯1信號（最?。?/span> | 2.4 mA 時 15 V DC |
| 邏輯0信號（最大） | 1 mA 時 5 V DC |
| 濾波時間 | 支持0、6.4ms和12.8ms |
| 數字輸出 | |
| 輸出點數 | 8 |
| 類型 | 繼電器，干觸點 |
| 電壓范圍 | 5 ~ 30 V DC 或 5 ~ 250 V AC |
| 每點的額定電流（最大 | 2.0 A |
