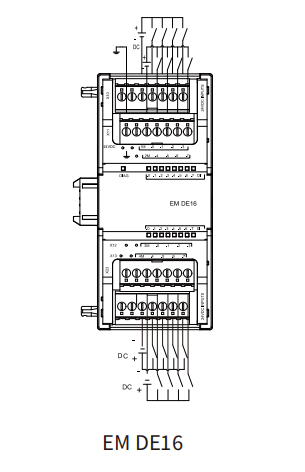

接線圖
資料下載

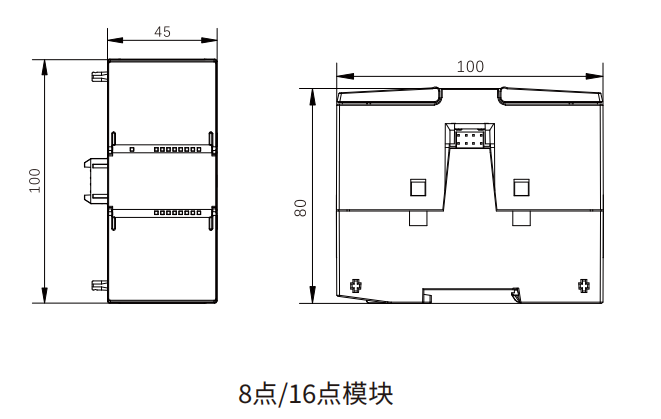

尺寸圖
|
型號
|

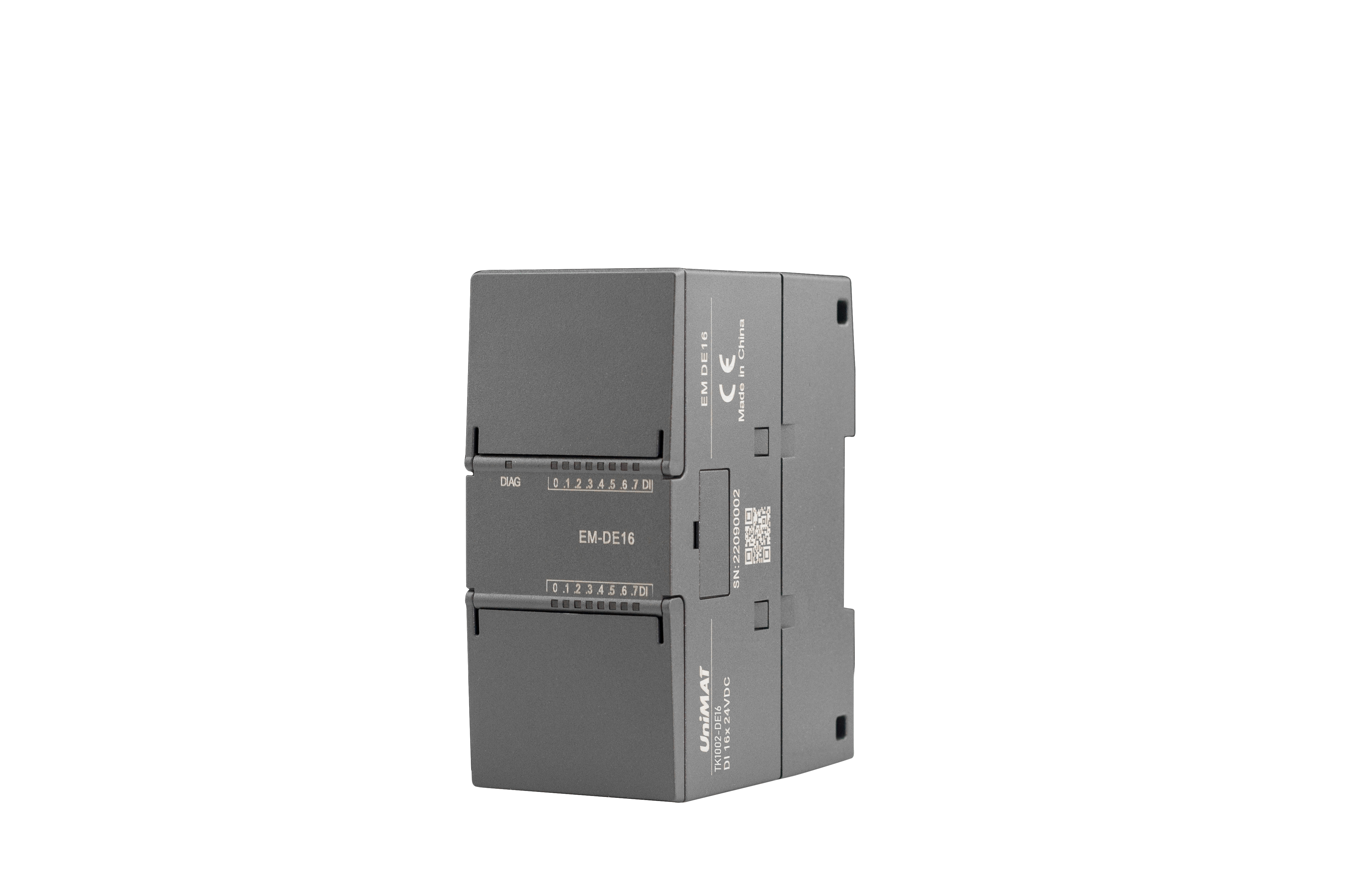

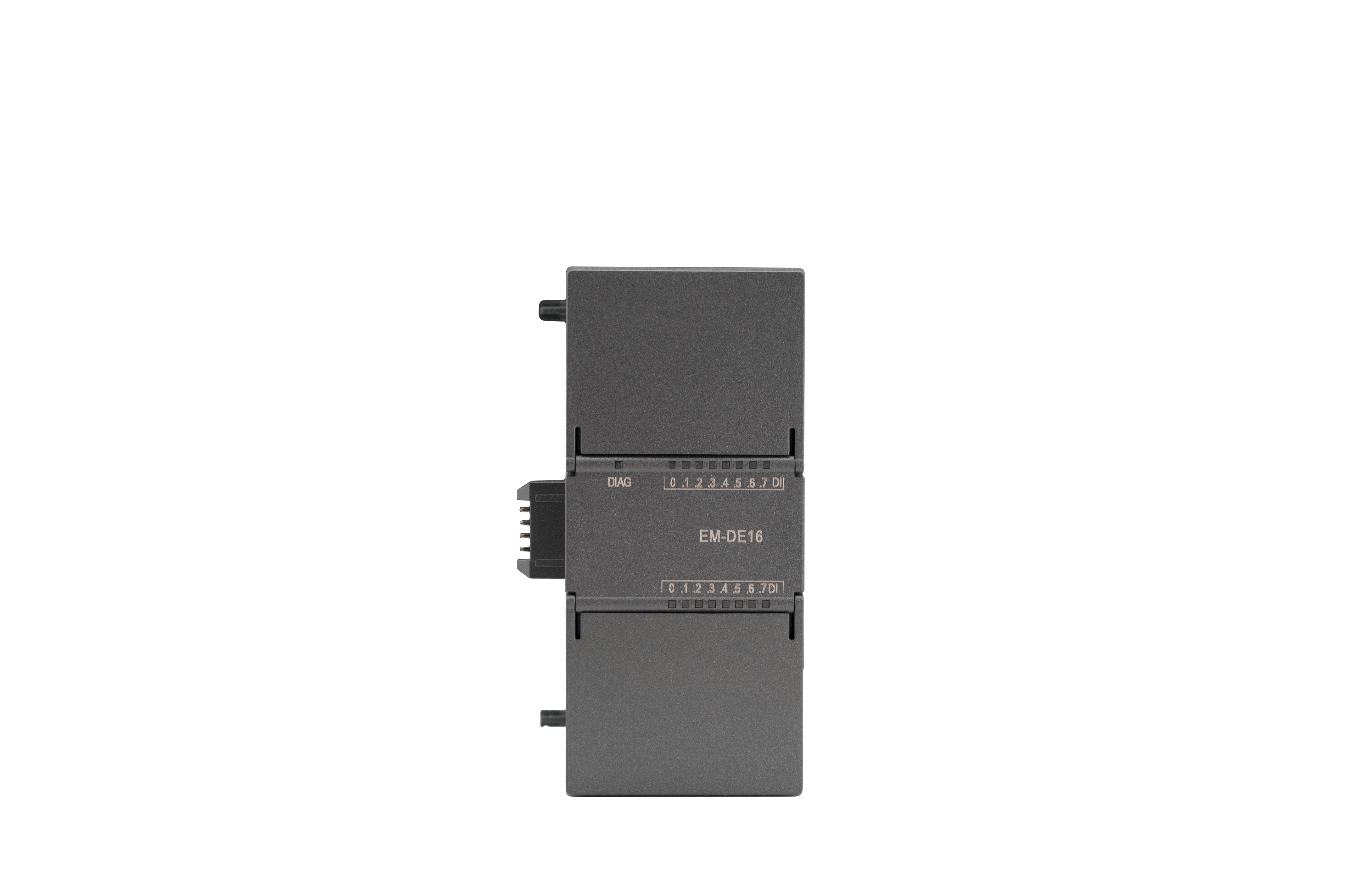

EM DE16
|
|
訂貨號)
|
TK1002-DE16
|
|
常規
|
|
|
尺寸 W x H x D（mm）
|
45 x 100 x 81
|
|
功耗
|
2.3W
|
|
電流消耗（SM 總線）
|
105 mA
|
|
電流消耗（24 V DC）
|
所用的每點輸入 4 mA
|
|
數字輸入
|
|
|
輸入電數
|
16
|
|
類型
|
漏型/源型
|
|
額定電壓
|
4 mA 時 24 V DC，額定值
|
|
允許的連續電壓
|
最大 30 V DC
|
|
浪涌電壓
|
35 V DC，持續 0.5 s
|
|
邏輯 1 信號（最?。?/span>
|
2.5 mA 時 15 V DC
|
|
邏輯 0 信號（最大）
|
1 mA 時 5 V DC
|
|
隔離（現場側與邏輯側）
|
500 V DC，持續 1 min
|
|
隔離組
|
4
|
|
同時接通的輸入數
|
16
|
|
電纜長度
|
500m（屏蔽），300m（非屏蔽）
|
名稱
文件描述
文件格式
更新時間
預覽/下載
TK1000選型手冊
TK1000選型手冊V1.0
2025.10.16
