產品參數

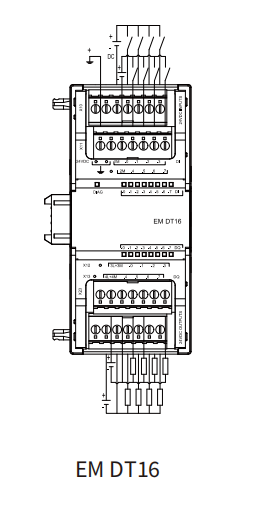

接線圖
資料下載

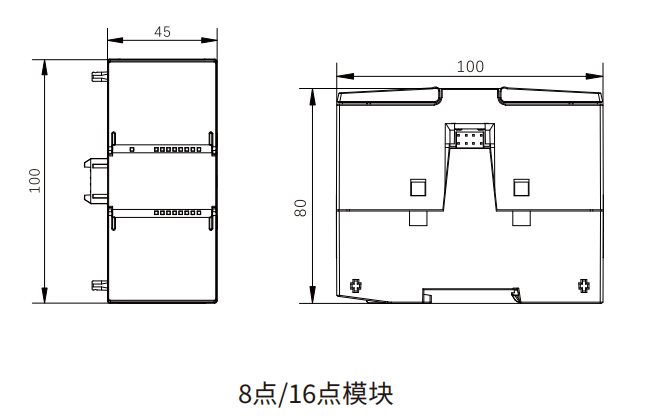

尺寸圖
|
型號
|

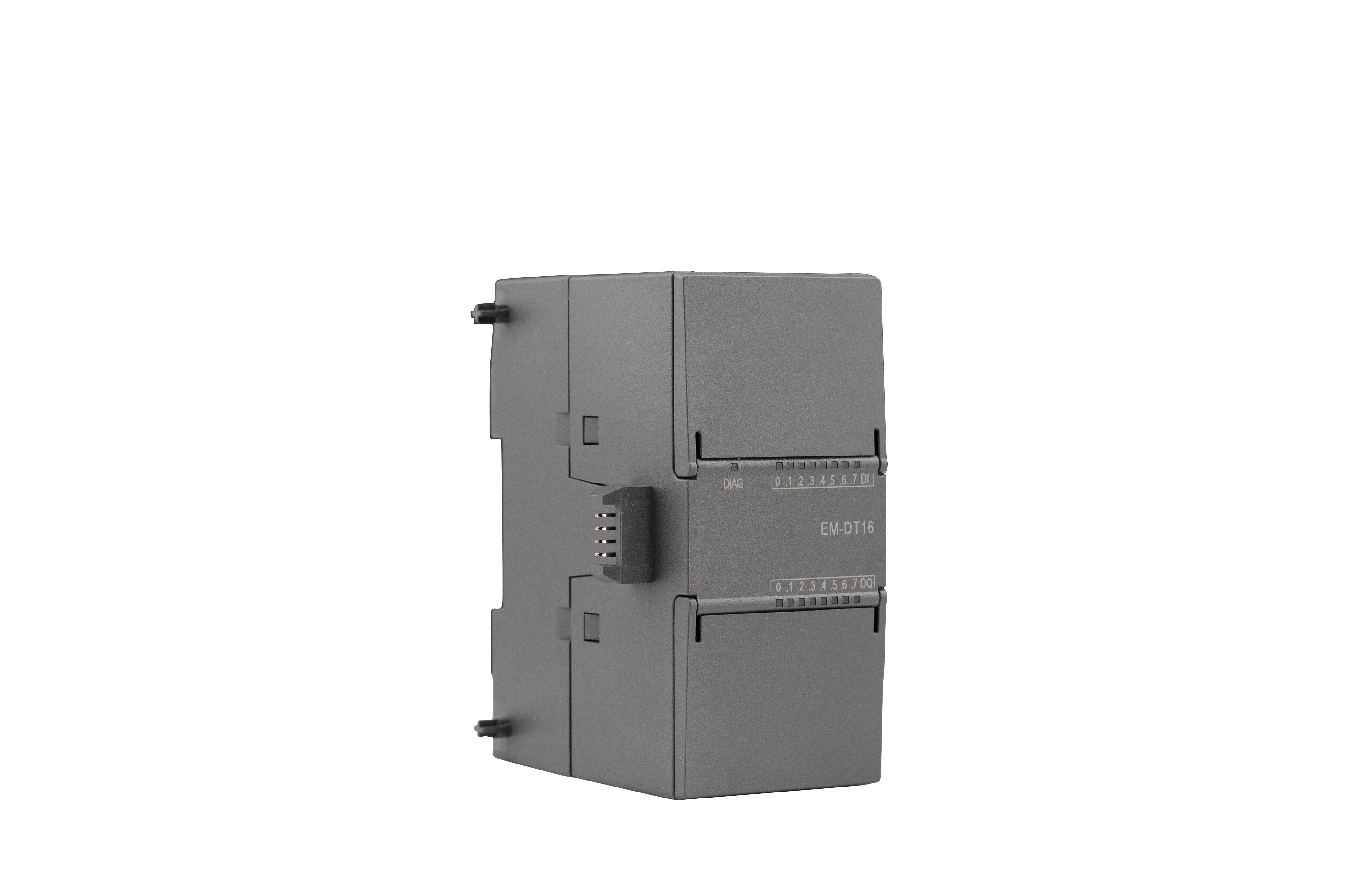

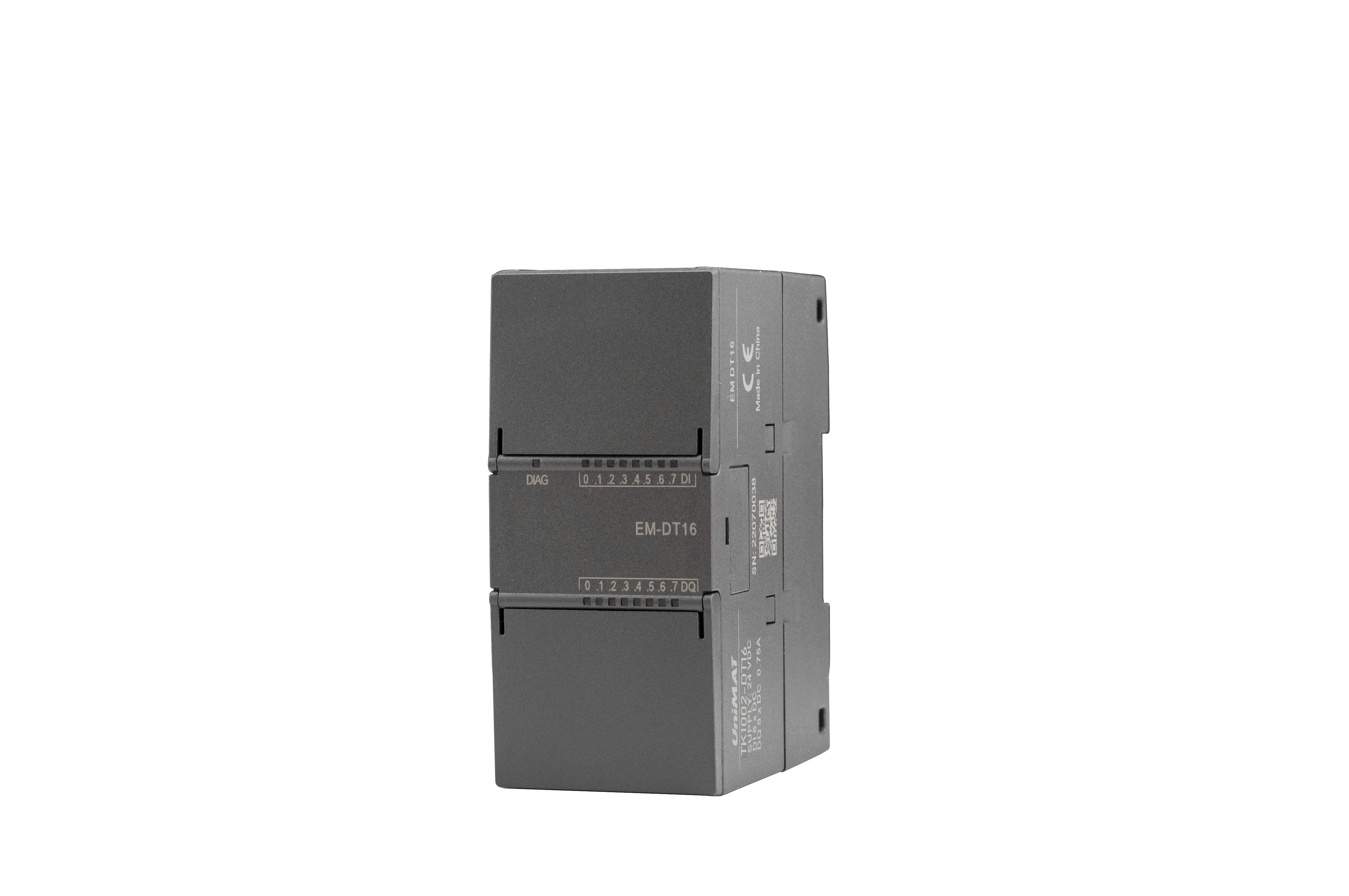

EM DT16
|
|
訂貨號
|
TK1002-DT16
|
|
尺寸 W x H x D（mm）
|
45 x 100 x 81
|
|
重量
|
179.7 g
|
|
功耗
|
2.5 W
|
|
電流消耗（SM 總線）
|
145 mA
|
|
電流消耗（24 V DC）
|
所用的每點輸入 4 mA
|
|
－
|
|
數字輸入
|
|
|
輸入點數
|
8
|
|
類型
|
漏型/源型
|
|
額定電壓
|
4 mA 時 24 V DC，額定值
|
|
允許的連續電壓
|
最大 30 V DC
|
|
浪涌電壓
|
35 V DC，持續 0.5 s
|
|
邏輯 1 信號（最小）
|
15 V DC
|
|
邏輯 0 信號（最大）
|
5 V DC
|
|
隔離（現場側與邏輯側）
|
500 V AC，持續 1 min
|
|
隔離組
|
2
|
|
同時接通的輸入數
|
8
|
|
電纜長度
|
500 m（屏蔽），150 m（非屏蔽）
|
|
數字輸出
|
|
|
輸出點數
|
8
|
|
類型
|
固態-MOSFET（源型）
|
|
電壓范圍
|
20.4 ~ 28.8 V DC
|
|
最大電流時的邏輯 1 信號
|
最小 20 V DC
|
|
具有 10 KΩ 負載時的邏輯 0 信號
|
最大 0.1 V DC
|
|
每點的額定電流（最大）
|
0.75 A
|
|
燈負載
|
5 W
|
|
通態觸電電阻
|
最大 0.6 Ω
|
|
每點的漏電流
|
最大 10 μA
|
|
浪涌電流
|
8 A，最大持續 100 ms
|
|
過載保護
|
無
|
|
隔離（現場側與邏輯側）
|
500 V AC，持續 1 min
|
|
隔離電阻
|
－
|
|
斷開觸電間的絕緣
|
－
|
|
隔離組
|
2
|
|
每個公共端的電流
|
3 A
|
|
電感鉗位電壓
|
- 48 V
|
|
開關延遲
|
最長 10 ms
|
|
機械壽命（無負載）
|
－
|
|
額定負載下的觸電壽命
|
－
|
|
STOP 模式下的輸出狀態
|
上一個值或替換值（默認值為 0）
|
|
同時接通的輸出數
|
8
|
|
電纜長度
|
500 m（屏蔽），150 m（非屏蔽）
|
名稱
文件描述
文件格式
更新時間
預覽/下載
TK1000選型手冊
TK1000選型手冊V1.0
2025.10.16
