| 型號 | IM 155 |
| 訂貨號 | TK1010-PN01 |
| 物理特性 | |

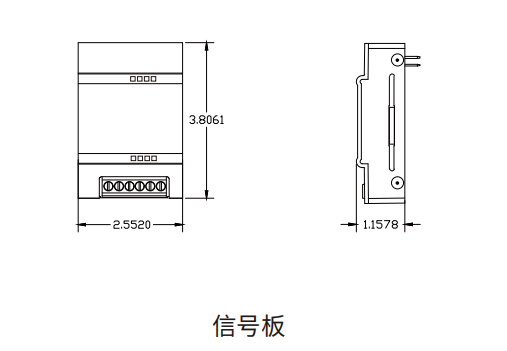

| 尺寸（W*H*D） | 45*100*81mm mm |
| 功耗 | 2.5 W（本體） |
| 電源特性 | |
| 額定電壓 | DC 24V |
| 輸入電壓 | DC 20.4至28.8V |
| 輸入電流 | 100mA（DC 24V時） |
| 沖擊電流 | 12A，28.8V DC時 |
| 保險 | 2A 60V慢熔 |
| 總線電流 | 最大0.8A |
| LED指示燈定義 | |
|
DIAG (紅色) (綠色） |
ON: 紅色: 總線錯誤，組態錯誤，模塊報錯，與PLC斷開通信 |
| 綠色: 無錯誤 | |
| OFF: 未接通24V電源 | |
| L(綠色) | ON: 常亮：Profinet 總線通訊正常 |
| 閃爍：Profinet 總線通訊故障，與plc斷開連接 | |
| OFF：RJ45-1和RJ45-2兩個網口都沒有“有效連接”（連接plc或者交換機） | |
| PIR/P2R(RJ45口綠色指示燈) | ON: 有到交換機/PN主站的連接 |
| OFF: 沒有到交換機/PN主站的連接 | |
| PIR/P2R(RJ45口黃色指示燈) | ON: 有到交換機/PN主站的數據收發 |
| OFF: 沒有到交換機/PN主站的數據收發 | |
| 拓展I/O能力 | |
| 本機IO | 無 |
| 協議類型 | TK1000背板總線協議 |
| 最多支持模塊數 | 最多8個（任意組合）TK1000系列標準數字量，模擬量，和溫度模塊 |
| I/O最大配置 | 模擬量最大配置可達64AI/64AQ |
| 數字量最大配置可達256DI/256DQ | |
| 拓?fù)浣Y(jié)構 | 支持星形，樹形，線形 |
| Profinet通訊口 | |
| 通訊接口 | 2個RJ45以太網通訊口 |
| 數據傳輸速率 | 以太網傳輸速率為10/100Mbps |
| Profinet傳輸速率為10/100Mbps，全雙工 | |
| 支持的以太網服務 | Ping ，arp，網絡診斷（SNMP）/MIB-2，LLDP |
| 發送周期 | 250ms~4ms |
| 硬件組態功能 | |
| 導入文件類型 | PROFINET從站設備GSD描述文件.XML格式 |
| 第三方PN主站 | 西門子S7-1200，S7-1500，S7-300，S7-SMART等支持Profinet主站接口的CPU |
