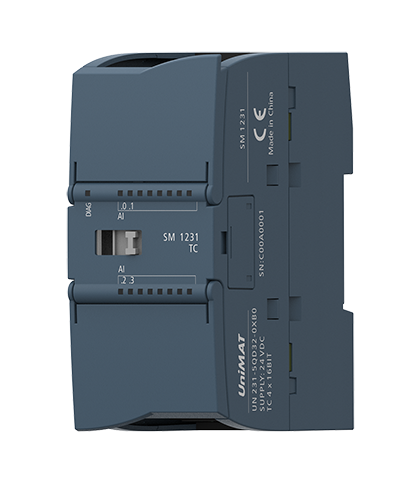

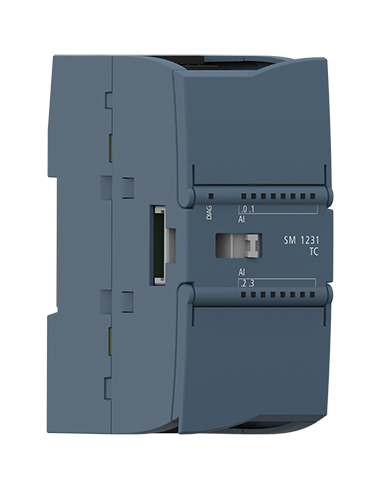

| 型號 | SM 1231 AI 4 x 16位熱電偶 |

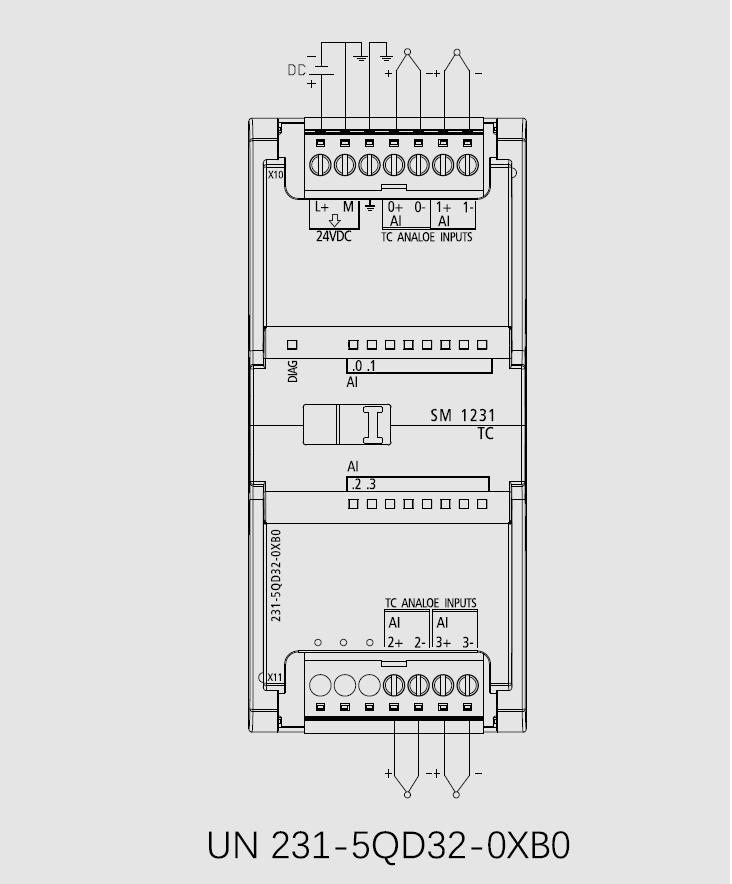

| 訂貨號 | UN 231-5QD32-0XB0 |
| 物理特性 | |
| 尺寸 W x H x D（mm） | 45*100*75mm |
| 功耗 | 1.5W |
| 模擬量輸入特性 | |
| 輸入點數 | 4 |
| 輸入類型 | 熱電偶 |
| 輸入范圍 | 熱電偶類型（選擇一種）：N、E、R、S、J、T、K |
| 電壓范圍：±80 mV | |
| 分辨率 | 溫度： 0.1 ℃/0.1 ℉ |
| 電壓： 15 位+ 符號位 | |
| 最大耐壓 | 35V |
| 噪聲抑制 | 85dB，10Hz/50Hz/60Hz時 |
| 共模抑制 | 120 VAC 時大于 120 dB |
| 阻抗 | ≥10MΩ |
| 冷端誤差 | ±1.5 ℃ |
| 電纜長度（最大） | 100m，屏蔽雙絞線 |
| 診斷 | |
| 上溢/下溢 | 支持 |
| 斷路 | 支持 |
| 24 V DC低壓 | 支持 |
| 環境及基本參數 | |
| 工作環境溫度 | 0℃～60℃（水平安裝），0℃～50℃（垂直安裝） |
| 運輸環境溫度 | -20℃～80℃ |
| 環境相對濕度 | 5～90%，無凝結（RH等級2，符合IEC61131-2) |
| 防護等級 | IP20，符合IEC60529 |
