| 技術規范 | |
| 型號 | CPU 124XP AC/DC/RLY |
| 物理特性 | |

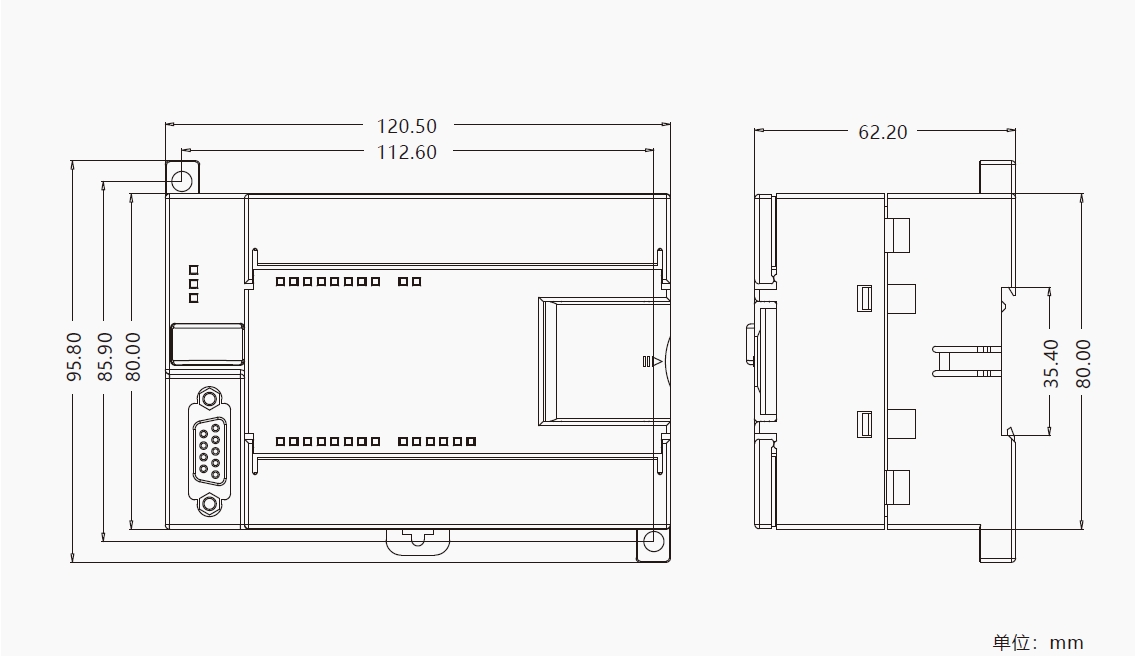

| 尺寸（W*H*D） | 120.5*80*62mm |
| 功耗 | 7W |
| 存儲器特性 | |
| 程序存儲器 | 14K |
| 數據存儲器 | 10K |
| I/O特性 | |
| 本機數字量輸入 | 10輸入 |
| 本機數字量輸出 | 8輸出 |
| 本機模擬量輸入 | 4輸入 |
| 本機模擬量輸出 | 2輸出 |
| 數字I/O映像區 | 128（64輸入/64輸出） |
| 模擬I/O映像區 | 32（16輸入/16輸出） |
| 允許最大的擴展I/O模塊 | 4個模塊 |
| 脈沖捕捉輸入 | 12個 |
| 常規特性 | |
| 定時器總數 | 總共256個，4個1ms,16個10ms,236個100ms |
| 計數器總數 | 256 |
| 內存存儲器掉電保持 | 256 |
| 時間中斷 | 2個1ms分辨率 |
| 邊沿中斷 | 4個上升沿和/或4個下降沿 |
| 模擬電位器 | 2個8位分辨率 |
| 時鐘 | 內置 |
| 集成的通訊功能 | |
| 接口 | 2個RS-485接口（其中1個標準的PPI通訊口） |
| PPI比特率 | 9.6,19.2和187.5kbps |
| 每段電纜的最大長度 | 使用隔離的中斷繼電器：187.5kbps可達1000米，38.4kbps可達1200米，未使用隔離中繼器 |
| 最大站點數 | 每段32個站，每個網絡126個站 |
| 最大主站數 | 32 |
| PPI主站模式 | 不支持 |
| 電源特性 | |
| 輸入電壓 | 120~250V AC |
| 沖擊電流 | 20A，264V AC時 |
| 數字量輸入特性 | |
| 本機集成數字量輸入點數 | 10輸入 |
| 輸入類型 | PNP/NPN |
| 額定電壓 | 24VDC，4mA |
| 最大持續允許電壓 | 30V DC |
| 浪涌電壓 | 35VDC，0.5秒 |
| 邏輯1[最小] | 15VDC 2.5mA |
| 邏輯0[最大] | 5VDC 1mA |
| 輸入濾波器 | 1-13ms |
| 允許漏電流[最大] | 1mA |
| 隔離 | 是 |
| 光電隔離 | 500VAC 1分鐘 |
| 高速計數器 | 20K 單相 |
| 數字量輸出特性 | |
| 本機集成數字量輸出點數 | 8輸出 |
| 輸出類型 | 干觸點 |
| 額定電壓 | 24VDC或250VAC |
| 電壓范圍 | 5-30VDC |
| 5-250VAC | |
| 浪涌電流（最大） | 5A 4s 10%占空比 |
| 邏輯1（最?。?/span> | - |
| 邏輯0（最大） | - |
| 每點額定電流（最大） | 2A |
| 每個公共端的額定電流（最大） | 8A |
| 漏電流[最大] | - |
| 燈負載[最大] | 30W DC/200W AC |
| 感性嵌位電壓 | - |
| 接通電阻[接點] | 0.2Ω |
| 脈沖頻率[最大] | 1Hz |
| 機械壽命周期 | 10000000（無負載） |
| 觸點壽命 | 100000（額定負載） |
| 兩個輸出并聯 | 否 |
| 模擬量輸入特性 | |
| 本機集成數字量輸出點數 | 4輸入 |
| 模擬量輸入字節 | 單端 |
| 電壓范圍 | ±10V |
| 數據字格式，滿量程范圍 | -32000至+32000 |
| DC輸入阻抗 | >100KΩ |
| 最大輸入電壓 | 30VDC |
| 分辨率 | 11位 加1符號位 |
| LSB值 | 4.88mV |
| 隔離 | 無 |
| 精度 | ±2.5%滿量程[最差情況 0至55度] |
| ±1.0%滿量程[典型 25度] | |
| 重復性 | ±0.05%滿量程 |
| 模擬到數字轉換時間 | 125ms |
| 轉換字節 | SAR |
| 步響應 | 最大250ms |
| 噪聲抑制 | 典型-40dB@50Hz |
| 模擬量輸出特性 | |
| 本機集成數字量輸出點數 | 2輸出 |
| 信號范圍 | 電壓 0-10V |
| 電流 0-20mA | |
| 數據字格式 滿量程范圍 | 0至+32767 |
| 數據字格式 滿量程范圍 | 0至+32000 |
| 分辨率 滿量程 | 12位 |
| LSB值 | 電壓2.44mA |
| 電流 4.88uA | |
| 隔離 | 無 |
| 精度 | 最差情況 |
| 電壓輸出 ±2%滿量程 | |
| 電流輸出 ±3%滿量程 | |
| 典型 | |
| 電壓輸出 ±1%滿量程 | |
| 電流輸出 ±1%滿量程 | |
| 建立時間 | 電壓輸出 50us |
| 電流輸出 100us | |
| 最大輸出驅動 | 電壓輸出 >=5000Ω最小 |
| 電流輸出 <=500Ω最大 | |
| 環境參數 | |
| 工作環境溫度 | 0℃～＋60℃ |
| 運輸環境溫度 | -20℃-80℃ |
| 環境相對濕度 | 5~90% |
| 防護等級 | IP20 |
