| 技術規范 | |
| 型號 | CPU 124-1R DC/DC/RLY |
| 物理特性 | |

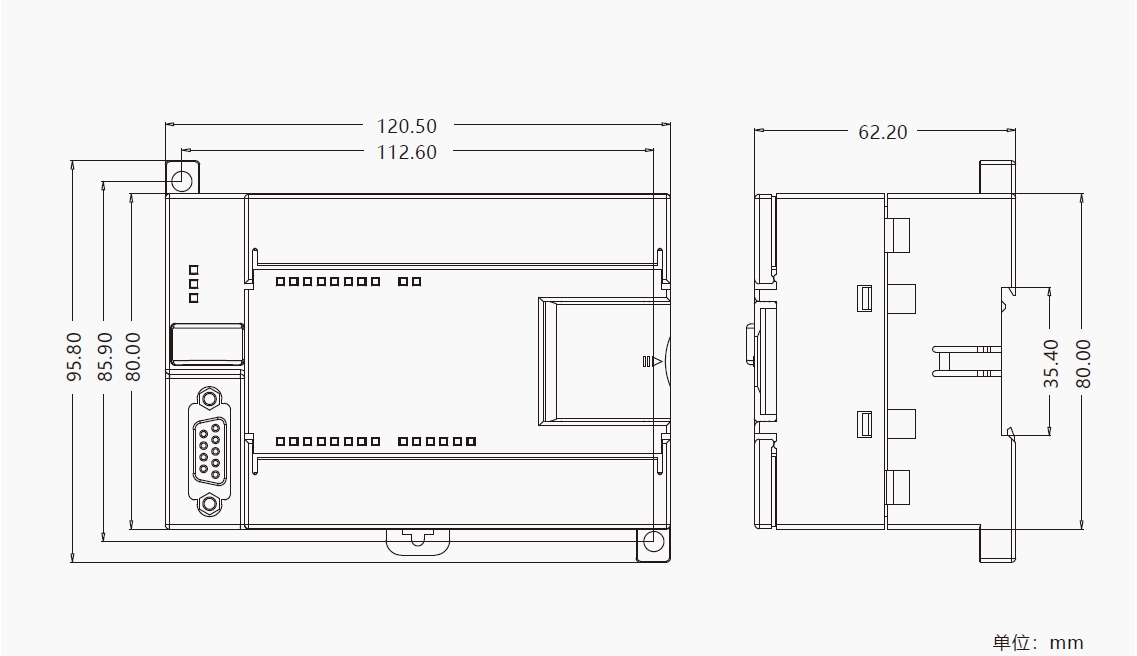

| 尺寸（W*H*D） | 120.5*80*62mm |
| 功耗 | 7W |
| 存儲器特性 | |
| 程序存儲器 | 10K |
| 數據存儲器 | 10K |
| I/O特性 | |
| 本機數字量輸入 | 14輸入 |
| 本機數字量輸出 | 10輸出 |
| 數字I/O映像區 | 128（64輸入/64輸出） |
| 模擬I/O映像區 | 32（16輸入/16輸出） |
| 允許最大的擴展I/O模塊 | 4個模塊 |
| 常規特性 | |
| 定時器總數 | 總共256個，4個1ms,16個10ms,236個100ms |
| 計數器總數 | 256 |
| 內存存儲器掉電保持 | 256 |
| 時間中斷 | 2個1ms分辨率 |
| 邊沿中斷 | 4個上升沿和/或4個下降沿 |
| 模擬電位器 | 2個8位分辨率 |
| 時鐘 | 內置 |
| 集成的通訊功能 | |
| 接口 | 1個 |
| PPI比特率 | 9.6,19.2和187.5kbps |
| 每段電纜的最大長度 | 使用隔離的中斷繼電器：187.5kbps可達1000米，38.4kbps可達1200米，未使用隔離中繼器 |
| 最大站點數 | 每段32個站，每個網絡126個站 |
| 最大主站數 | 32 |
| PPI主站模式 | 不支持 |
| 電源特性 | |
| 輸入電壓 | 20.4至28.8VDC |
| 沖擊電流 | 12A，28.8V DC時 |
| 保險 | 3A 250V慢熔 |
| 傳感器電流 | 無 |
| 總線電流 | 340mA |
| 數字量輸入特性 | |
| 本機集成數字量輸入點數 | 14輸入 |
| 輸入類型 | PNP/NPN |
| 額定電壓 | 24VDC，4mA |
| 最大持續允許電壓 | 30V DC |
| 浪涌電壓 | 35VDC，0.5秒 |
| 邏輯1[最小] | 15VDC 2.5mA |
| 邏輯0[最大] | 5VDC 1mA |
| 輸入濾波器 | 1-13ms |
| 允許漏電流[最大] | 1mA |
| 隔離 | 是 |
| 光電隔離 | 500VAC 1分鐘 |
| 高速計數器 | 20K 單相 |
| 數字量輸出特性 | |
| 本機集成數字量輸出點數 | 10輸出 |
| 輸出類型 | 干觸點 |
| 額定電壓 | 24VDC或250VAC |
| 電壓范圍 | 5-30VDC |
| 5-250VAC | |
| 浪涌電流（最大） | 5A 4s 10%占空比 |
| 邏輯1（最?。?/span> | - |
| 邏輯0（最大） | - |
| 每點額定電流（最大） | 2A |
| 每個公共端的額定電流（最大） | 8A |
| 漏電流[最大] | - |
| 燈負載[最大] | 30W DC/200W AC |
| 感性嵌位電壓 | - |
| 接通電阻[接點] | 0.2Ω |
| 脈沖頻率[最大] | 1Hz |
| 機械壽命周期 | 10000000（無負載） |
| 觸點壽命 | 100000（額定負載） |
| 兩個輸出并聯 | 否 |
| 環境參數 | |
| 工作環境溫度 | 0℃～＋60℃ |
| 運輸環境溫度 | -20℃-80℃ |
| 環境相對濕度 | 5~90% |
| 防護等級 | IP20 |
