| 技術規范 | |
| 型號 | CPU 226-2R AC/DC/RLY |
| 物理特性 | |

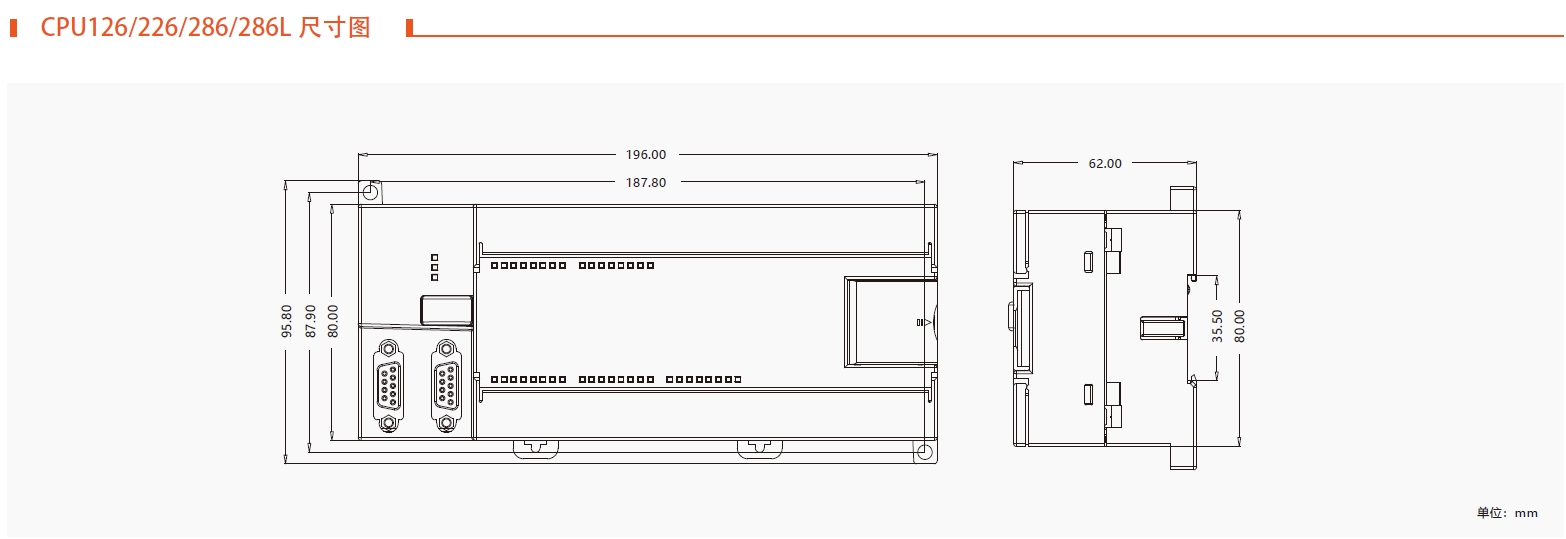

| 尺寸（W*H*D） | 196*80*62mm |
| 功耗 | 17W |
| 存儲器特性 | |
| 程序存儲器 | 24K |
| 數據存儲器 | 10K |
| I/O特性 | |
| 本機數字量輸入 | 24輸入 |
| 本機數字量輸出 | 16輸出 |
| 允許最大的擴展I/O模塊 | 7個模塊 |
| 高速計數器總數 | 6個 |
| 單相計數器 | 6個，每個30KHZ |
| 兩相計數器 | 4個，每個20KHZ |
| 脈沖輸出 | — |
| 常規特性 | |
| 定時器總數 | 總共256個，4個1ms,16個10ms,236個100ms |
| 計數器總數 | 256 |
| 內部存儲器位掉電保持 | 256 |
| 時間中斷 | 2個1ms分辨率 |
| 邊沿中斷 | 4個上升沿/4個下降沿 |
| 模擬電位器 | 2個8位分辨率 |
| 實時時鐘 | 內置 |
| 集成的通訊功能 | |
| 接口 | 3個RS-485接口 |
| PPI波特率 | 9.6,19.2和187.5kbps |
| 每段電纜的最大長度 | 使用隔離的中斷繼電器：38.4kbps可達1200米， |
| 未使用隔離中繼器：50米 | |
| 電源特性 | |
| 輸入電壓 | 85-264VAC(47-63Hz) |
| 輸入電流 | 60mA/30mA(僅CPU，120/240VAC） |
| 沖擊電流 | 20A，264VAC |
| 數字量輸入特性 | |
| 本機集成數字量輸入點數 | 24輸入 |
| 輸入類型 | PNP/NPN |
| 額定電壓 | 24VDC，4mA |
| 邏輯1[最小] | 15VDC 2.5mA |
| 邏輯0[最大] | 5VDC 1mA |
| 允許漏電流[最大] | 1mA |
| 數字量輸出特性 | |
| 本機集成數字量輸出點數 | 16輸出 |

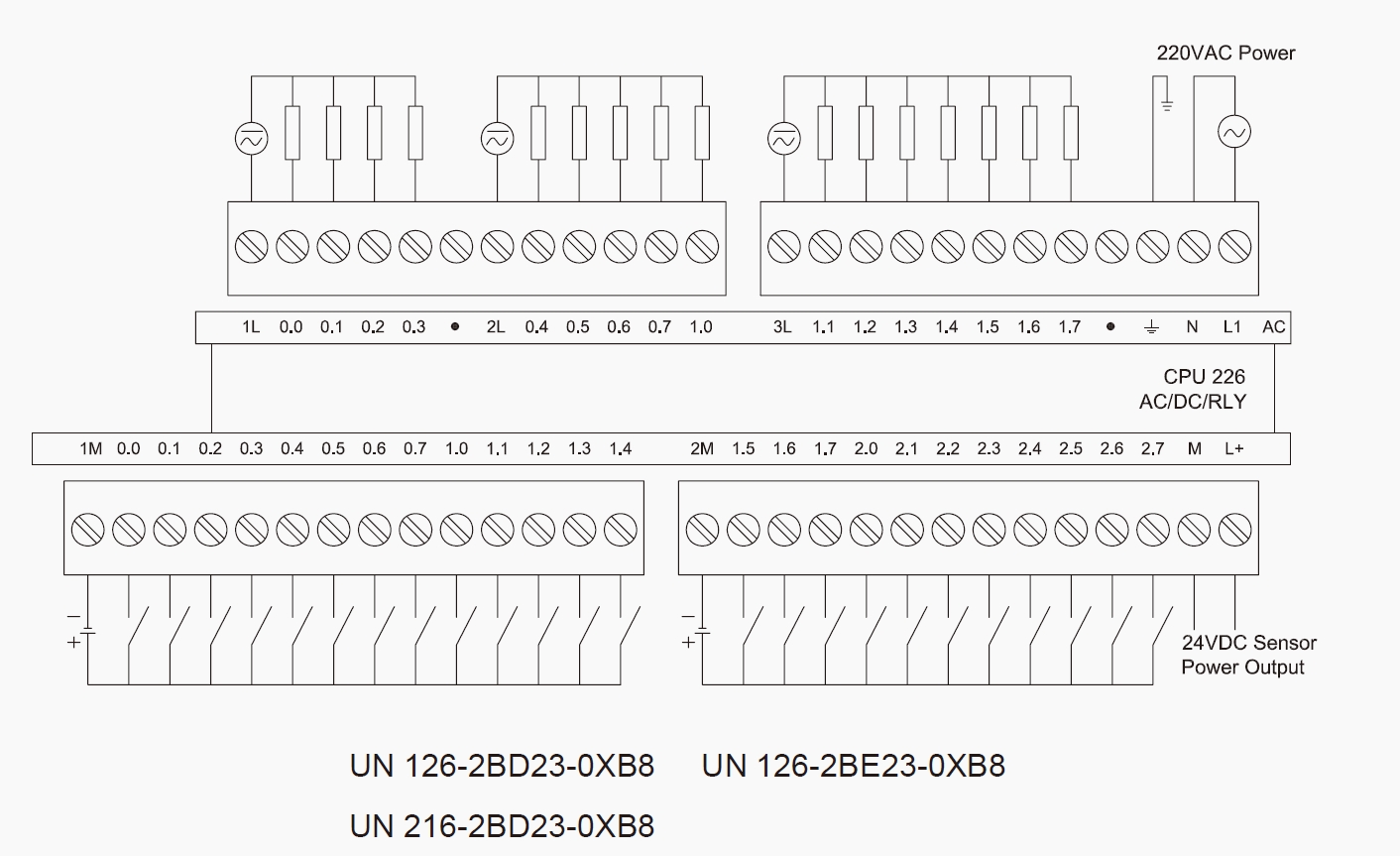

| 輸出類型 | 干觸點 |
| 額定電壓 | 24VDC或250VAC |
| 電壓范圍 | 5-30VDC，5-250VAC |
| 浪涌電流（最大） | 5A 4s 10%占空比 |
| 邏輯1（最?。?span> | — |
| 邏輯0（最大） | — |
| 每點額定電流（最大） | 2A |
| 每個公共端的額定電流（最大） | 10A |
| 燈負載[最大] | 30W DC/200W AC |
| 脈沖頻率[最大] | 1Hz |
| 觸電壽命 | 100000（額定負載） |
| 環境參數 | |
| 工作環境溫度 | 0℃～60℃ |
| 運輸環境溫度 | -20℃~80℃ |
| 環境相對濕度 | 5~90% |
| 防護等級 | IP20 |
| 訂貨號 | UN 216-2BD23-0XB0 |
