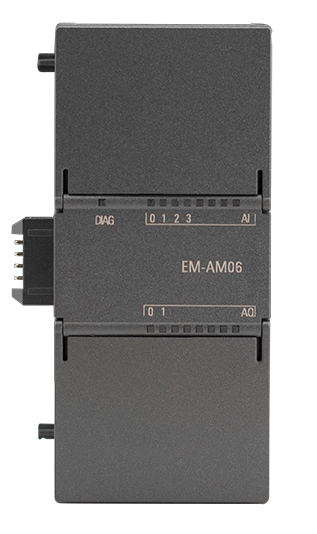

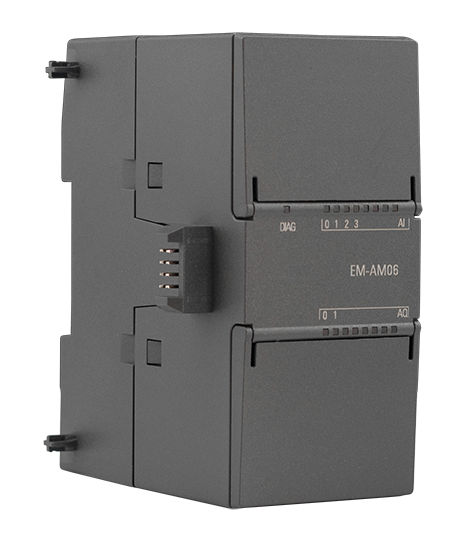

| 訂貨號 | UN 288-3AM06-0AB0 |
| 物理特性 | |
| 尺寸 W x H x D（mm） | 45 x 100 x 81 |
| 功耗 | 2W（空載） |
| 電源特性 | |
| 額定電壓 | DC 24V |
| 輸入電壓 | DC 20.4至28.8V |
| 24V輸入電流 | 小于100mA（空載） |
| 沖擊電流 | 12A，28.8V DC時 |
| 保險 | 0.75A 60V慢熔 |
| SM總線電流 | 小于120mA（單個模塊） |
| 模擬量輸入特性 | |
| 輸入點數 | 4輸入 |
| 模擬量輸入類型 | 模擬量 差分輸入 |
| 電壓輸入范圍（雙極性） | ±10 V，±5 V，±2.5 V |
| 電壓數據范圍 | -27648～+27648 |
| 電流數據范圍 | 0～27648 |
| 電流輸入范圍 | 0～20mA |
| 過沖/下沖范圍（數據字） | 電壓： 27,649～32,511/-27,649～-32,512 |
| 電流： 27,649～32,511/-4,864～0 | |
| 上溢/下溢（數據字） | 電壓： 32,512～32,767/-32,513～-32,768 |
| 電流： 32,512～32,767/-4,865～-32,768 | |
| 分辨率 | 電壓模式： 12 位 + 符號位 |
| 電流模式： 12 位 | |
| 最大耐壓/耐流 | ± 30 V / ± 40 mA（耐壓） |
| 平滑化 | 無，弱，中或強 |
| 噪聲抑制 | 400， 60， 50 或 10 Hz |
| 精度(25℃/0~50℃） | 電壓輸入：±0.1%FS/±0.2%FS |
| 電流輸入：±0.2%FS/±0.3%FS | |
| 輸入阻抗 | ≥2MΩ電壓輸入 |
| 250Ω電流輸入 | |
| 隔離（現場到邏輯） | >500V |
| 模數轉換時間 | 625uS（400Hz抑制） |
| 共模抑制 | 40dB，DC到60Hz |
| 共模電壓 | 信號電壓+共模電壓≤12V |
| 電纜長度（最大） | 100m，屏蔽雙絞線 |
| 模擬量輸出特性 | |
| 輸出點數 | 2輸出 |
| 輸出類型 | 電壓或電流 |
| 電壓輸出范圍 | -10V～+10V |
| 電流輸出范圍 | 0～+20mA |
| 分辨率 | 電壓模式： 11 位+ 符號位 |
| 電流模式： 11 位 | |
| 滿量程范圍（數據字） | 電壓：-27648～+27648 |
| 電流：0～27648 | |
| 輸出緩沖 | 電壓：27649～28000/-27648～-28000 |
| 電流：0～-4864 | |
| 精度(25℃/0～50℃） | 電壓：±0.5%FS /±1%FS、電流：±1%FS |
| 穩定時間（新值的95%） | 電壓： 300 μ s（R）， 750 μ s（1 μ F） |
| 電流： 600 μ s（1 mH）， 2 ms（10 mH） | |
| 負載阻抗 | 電壓 ≥ 1000 Ω |
| 電流 ≤ 500 Ω | |
| STOP 模式下的輸出狀態 | 上一個值或替換值（默認值為 0） |
| 隔離（現場到邏輯） | >500V |
| 電纜長度（最大） | 100m，屏蔽雙絞線 |
| 診斷 | |
| 上溢/下溢 | 支持 |
| 對地短路（僅限電壓模式） | 支持 |
| 斷路（僅限電流模式） | 支持 |
| 24 V DC | 支持 |
| 環境及基本參數 | |
| 工作環境溫度 | 0℃～60℃（水平安裝），0℃～50℃（垂直安裝） |
| 運輸環境溫度 | -20℃～80℃ |
| 環境相對濕度 | 5～90%，無凝結（RH等級2，符合IEC61131-2) |
| 防護等級 | IP20，符合IEC60529 |
