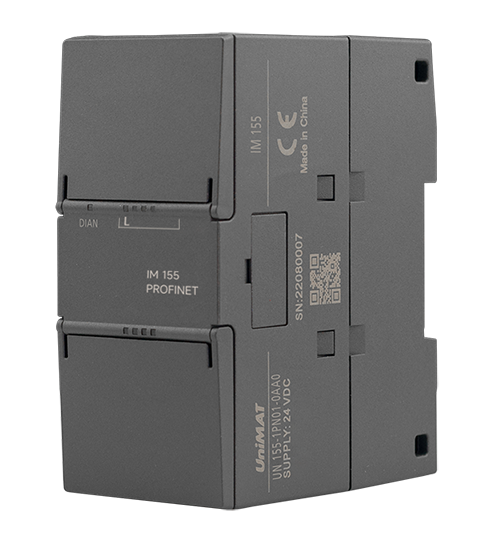

| 型號 | IM 155 | |
| 訂貨號 | UN 155-1PN01-0AB0 | |
| 物理特性 | ||

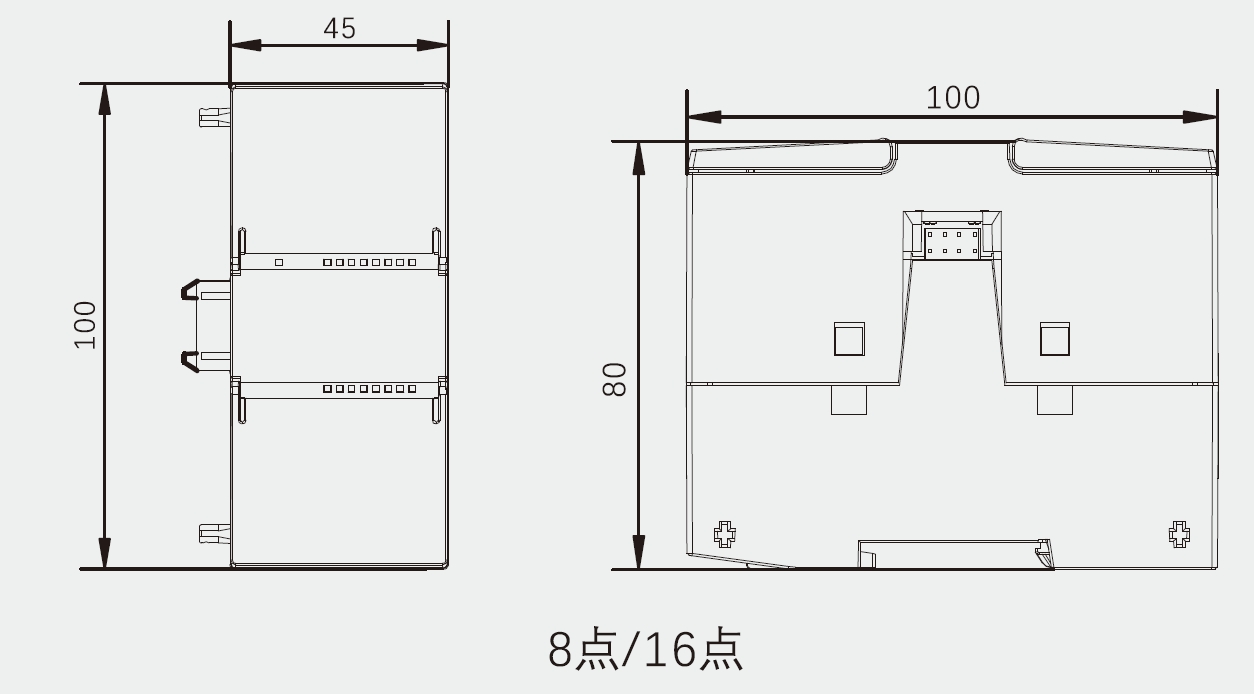

| 尺寸（W*H*D） | 45*100*81 mm | |
| 功耗 | 2.5 W（本體） | |
| 電源特性 | ||

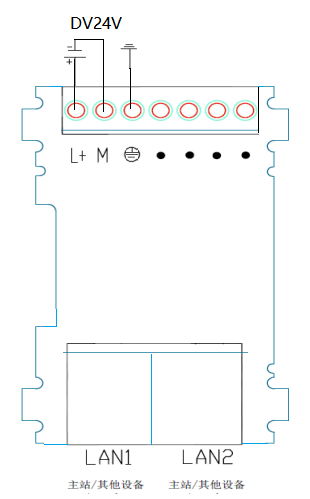

| 額定電壓 | DC 24V | |
| 輸入電壓 | DC 20.4至28.8V | |
| 輸入電流 | 100mA（DC 24V時） | |
| 沖擊電流 | 12A，28.8V DC時 | |
| 保險 | 2A 60V慢熔 | |
| 總線電流 | 最大0.8A | |
| LED指示燈定義 | ||
| DIAG | ON: 紅色: 總線錯誤，組態錯誤，模塊報錯，與PLC斷開通信 | |
| (紅色) | 綠色: 無錯誤 | |
| (綠色） | OFF: 未接通24V電源 | |
| L | ON: 常亮：Profinet 總線通訊正常 | |
| (綠色) | 閃爍：Profinet 總線通訊故障，與plc斷開連接 | |
| OFF：RJ45-1和RJ45-2兩個網口都沒有“有效連接”（連接plc或者交換機） | ||
| PIR/P2R(RJ45口綠色指示燈) | ON: 有到交換機/PN主站的連接 | |
| OFF: 沒有到交換機/PN主站的連接 | ||
| PIR/P2R(RJ45口黃色指示燈) | ON: 有到交換機/PN主站的數據收發 | |
| OFF: 沒有到交換機/PN主站的數據收發 | ||
| D6（中板綠燈） | ON: 24V供電(TPS-1正確啟動） | |
| OFF:沒有接通24V電源 | ||
| Flashing：TPS-1正在等待主機CPU的同步（與mcu斷開連接） | ||
| D7（中板紅燈） | ON: 通信中有診斷錯誤 | |
| OFF: 無錯誤 | ||
| 拓展I/O能力 | ||
| 本機IO | 無 | |
| 協議類型 | SMART背板總線協議 | |
| 最多支持模塊數 | 最多8個（任意組合）SMART系列標準數字量，模擬量，和溫度模塊 | |
| I/O最大配置 | 模擬量最大配置可達64AI/64AQ | |
| 數字量最大配置可達256DI/256DQ | ||
| 拓撲結構 | 支持星形，樹形，線形，環形 | |
| Profinet通訊口 | ||
| 通訊接口 | 2個RJ45以太網通訊口 | |
| 數據傳輸速率 | 以太網傳輸速率為10/100Mbps | |
| Profinet傳輸速率為10/100Mbps，全雙工 | ||
| 支持的以太網服務 | Ping ，arp，網絡診斷（SNMP）/MIB-2，LLDP | |
| 發送周期 | 250μs~4ms | |
| 硬件組態功能 | ||
| 導入文件類型 | PROFINET從站設備GSD描述文件.XML格式 | |
| 第三方PN主站 | 西門子S7-1200，S7-1500，S7-300，S7-SMART等支持Profinet主站接口的CPU | |
| 環境參數 | ||
| 工作環境溫度 | 0℃～60℃（水平安裝），0℃～50℃（垂直安裝） | |
| 運輸環境溫度 | -20℃～80℃ | |
| 環境相對濕度 | 5～90%，無凝結（RH等級2，符合IEC61131-2) | |
| 防護等級 | IP20，符合IEC60529 | |
