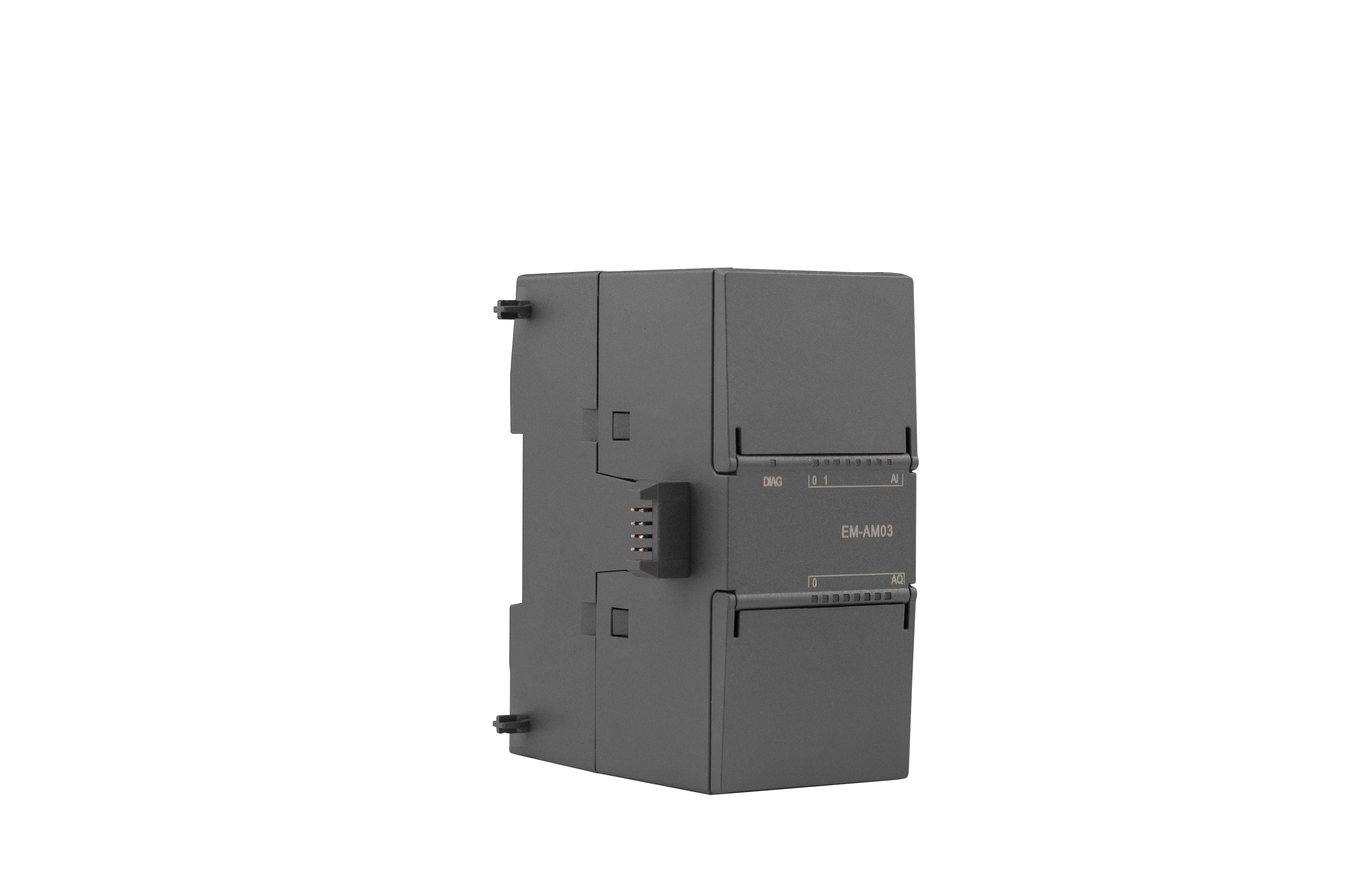

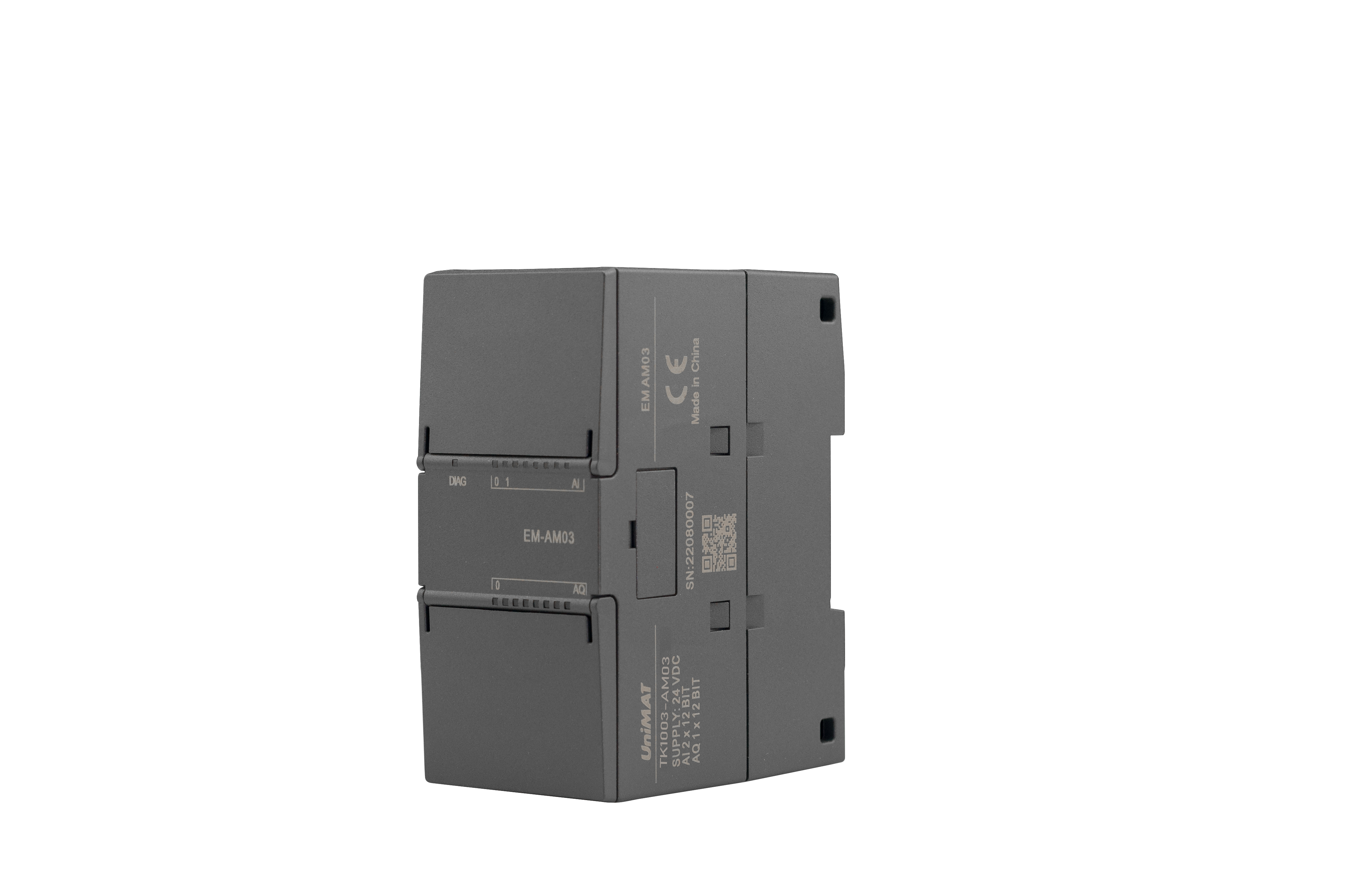

| 型號 | EM AM03 |
| 訂貨號 | TK1003-AM03 |
| 常規 | |
| 尺寸 W x H x D（mm） | 45 x 100 x 81 |
| 重量 | 172 g |
| 功耗 | 1.1 W（空載） |
| 電流消耗（SM 總線） | 60 mA |
| 電流消耗（24 V DC） | 30 mA（空載） |
| 模擬輸入 | |
| 輸入路數 | 2 |
| 類型 | 電壓或電流（差動）：可 2 個選為一組 |
| 范圍 | ±10 V，±5 V，±2.5 V，或 0 ~ 20 mA |
| 滿量程范圍（數據字） | -27,648 ~ 27,648 |
| 過沖/下沖范圍（數據字） |
電壓：27,649 ~ 32,511/-27,649 ~ -32,512 電流：27,649 ~ 32,511/-4,864 ~ 0 |
| 上溢/下溢（數據字） |
電壓：32,512 ~ 32,767/-32,513 ~ -32,768 電流：32,512 ~ 32,767/-4,865 ~ -32,768 |
| 分辨率 |
電壓模式：12 位 + 符號位 電流模式：12 位 |
| 最大耐壓/耐流 | ±35 V / ±40 mA |
| 平滑化 | 無，弱，中或強 |
| 噪聲抑制 | 400，60，50 或 10 Hz |
| 隔離（現場側與邏輯側） | 無 |
| 精度（25 ?C /0 ~ 55 ?C） |
電壓模式：滿量程的±0.1 %/±0.2 % 電流模式：滿量程的±0.2 %/±0.3 % |
| 共模抑制 | 40 dB，DC 到 60 Hz |
| 工作信號范圍 | 信號加共模電壓必須小于 +12 V 且大于 - 12 V |
| 電纜長度（最大值） | 100 m，屏蔽雙絞線 |
| 模擬輸出 | |
| 輸出路數 | 1 |
| 類型 | 電壓或電流 |
| 范圍 | ±10 V 或 0 ~ 20 mA |
| 分辨率 |
電壓模式：11 位+ 符號位 電流模式：11 位 |
| 滿量程范圍（數據字） |
電壓：-27,648 ~ 27,648 電流：0 ~ 27,648 |
| 精度（25 ?C/0 ~ 55 ?C） | 滿量程的 ± 0.5 %/ ±1.0 % |
| STOP 模式下的輸出狀態 | 上一個值或替換值（默認值為 0） |
| 隔離（現場側與邏輯側） | 無 |
| 電纜長度（最大值） | 100 m，屏蔽雙絞線 |
| 診斷 | |
| 上溢/下溢 | √ |
| 對地短路（僅限電壓模式） | √ |
| 斷路（僅限電流模式） | √ |
| 24 V DC | √ |
