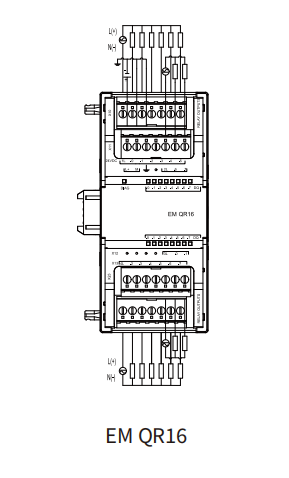

| 型號 | EM QR16 |
| 訂貨號 | TK1002-QR16 |
| 常規 | |

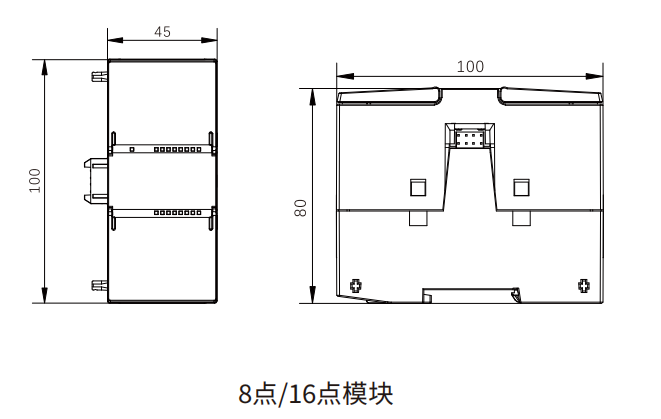

| 尺寸 W x H x D（mm） | 45 x 100 x 81 |
| 功耗 | 4.5W |
| 電流消耗（SM 總線） | 110 mA |
| 數字輸出 | |
| 輸出點數 | 16 |
| 類型 | 繼電器，干觸點 |
| 電壓范圍 | 5 ~ 30 V DC或 5 ~ 250 V AC |
| 最大電流時的邏輯 1 信號 | － |
| 具有 10 KΩ 負載時的邏輯 0 信號 | － |
| 每點的額定電流（最大） | 2.0 A |
| 燈負載 | 30 W DC/200 W AC |
| 通態觸點電阻 | 新設備最大為 0.2 Ω |
| 每點的漏電流 | － |
| 浪涌電流 | 觸點閉合時為 7 A |
| 過載保護 | 否 |
| 隔離（現場側與邏輯側） |
1500 V AC， 持續 1 min（線圈與觸點）無（線圈與邏輯側） |
| 隔離電阻 | 新設備最小 100 MΩ |
| 斷開觸點間的絕緣 | 750 V AC，持續 1 min |
| 隔離組 | 4 |
| 每個公共端的電流（最大） | 8 A |
| 開關延遲 | 最長 10 ms |
| 機械壽命（無負載） |
10,000,000 個斷開/閉合周期 |
| 額定負載下的觸點壽命 | 100,000 斷開/閉合周期 |
| STOP 模式下的輸出狀態 | 上一個值或替換值（默認值為 0） |
| 同時接通的輸出數 | 16 |
| 電纜長度 | 500 m（屏蔽），150 m（非屏蔽） |
